С. В. Иванов
Р-38 Lightning Фотоархив
(Война в воздухе – 103)

«Война в воздухе» №103, 2004 г. Периодическое научно-популярное издание для членов военно-исторических клубов. Редактор-составитель Иванов С. В. При участии ООО «АРС». Лицензия ЛВ №35 от 29.08.97 © Иванов С. В., 2003 г. Издание не содержит пропаганды и рекламы. Отпечатано в типографии «Йота» г. Белорецк, ул. Советская. 14 Тираж: 300 экз.


Введение

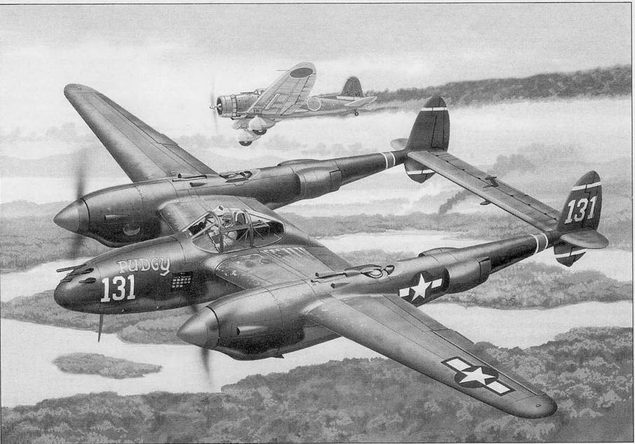

В кабине Р-38Н Томми Макгвайр. На заднем плане дымит сбитый им японский пикировщик Val, 26 декабря 1943 г. Во время этого боевого вылета Томми сбил пять японских бомбардировщиков, доведя свой боевой счет до 16 подтвержденных побед.

В среде пилотов люфтваффе истребитель «Лайтнинг» был известен как Der Gabelschwanz Teuful – дьявол с раздвоенным хвостом.


Немцы, со свойственной этой нации ла­конизмом, называли истребитель «Лайтнинг» просто коротенько - Der Gabelschwanz Teuful, дьявол с вилкообраз­ным хвостом. Характерная в плане форма с центральной каплеобразной гондолой и дву­мя мотогондолами, переходящими в длин­ные хвостовые балки делала силуэт само­лета неповторимым.

Самолет Р-38 «Лайтнинг» стал первым в мире истребителем с трехопорным шасси с носовой опорой, первым цельнометалли­ческим истребителем, обшивка которого на 100 % крепилась клепкой в потай, первым истребителем с гидроусилителями в систе­ме управления, наконец первым принятым на вооружение истребителем с турбокомп­рессором. Для своего времени «Лайтнинг» являлся самым скоростным и дальним ис­требителем в мире. Все эти качества позво­лили «Лайтнингу» стать лучшим истреби­телем Тихоокеанского театра военных дей­ствий. Вместе с тем оборотной стороной технических инновации стали эксплуатаци­онные проблемы, а неудовлетворительная организация снабжения не позволила в полной мере реализовать потенциал такого очень не тривиального аэроплана, как Р-38 «Лайтнинг».

Самолет Р-38 «Лайтнинг» является про­дуктом совокупных умственных усилий инженеров н физической сноровки рабочих фирмы Локхид Эйркрафт Корпорейшн. Ча­стный предприниматель Alan Loughcad (позже сменил фамилию на Lockheed) заре­гистрировал свое ИЧП в 1916 г., но в 1921 г. фирмочка лопнула. В 1926г. Локхид с парт­нерами сумел восстановить дело. К Алану присоединился другой энтузиаст авиации -Джон К. «Джек» Портроп. Нортроп и Лок­хид сумели спроектировать и построить весьма перспективные самолеты «Вега», «Орион» и «Альтаир». Увы, предпринимателям опять не повезло - на смену эконо­мическому буму в США пришел глубокий кризис. 6 июня 1932 г. фирму Локхид Эйркрафт Компании купили за 40 000 долларов Роберт Кросс, Карл Скуайр и Ллойд Сирмай. Первым коммерческим продуктом перешедшей в новые руки фирмы стал само­лет Локхид модель 10 «Электра». Самолет стал эталоном двухмоторного цельнометал­лического гражданского авиалайнера.

Официальная выкатка самолета XP-S8 состоялась 27января 1939г. в Марч-Филд, через 14 ч после доставки на грузовиках из Бербэнка. Виден убираемый воздухозаборник маслорадиатора в нижней части мотогондолы.


Изначально «электра» имела традици­онное однокилевое вертикальное оперение, однако молодой студент из Мичиганского университета на основании продувок модели самолета в аэродинамической тру­бе сумел предсказать возможные проблемы, связанные с устойчивостью самолета однокилевой схемы. Наглый юноша проинфор­мировал фирмы Локхид о грядущих неувязочках. Кстати, студента звали Кларенс Л. Джонсон и уже тогда близкие окликали его просто «Келли». Интересна реакция на письмо студента главного инженера фирмы Локхид Хэлла Найбарда: «Проблемы, гово­ришь? Сделай лучше!» Джосон немедлен­но покинул Мичиган и прибыл в Калифор­нию, где органично вписался в команду про­ектировщиков фирмы Локхид. Первой ра­ботой будущего авиационного гения всех времен и народов стало полное изменение хвостового оперения «Электры». Джонсон предложил двухкилевой вариант, впослед­ствии Келли Джонсон практически все свои поршневые конструкции делал двухкилевыми. Следом за удачным пассажирскими са­молетами «Электра Юниор» и «Супер Элек­тра» начались проектно-конструкторские работы по бомбардировщику «Хадсон». В 1938 г. Келли Джонсон занял ноет главного конструктора фирмы Локхид.

В конце 1935 г. Армия разослала авиа­строительным фирмам запрос-предложение на предмет создания нового самолета-истре­бителя. Все истребители того времени име­ли ограниченное вооружение, полезная на­грузка таких самолетов в массе своей не превышала 500 фунтов. Обычно вооруже­ние состояло из одного пулемета винтовоч­ного калибра и одного крупнокалиберного пулемета. Армия хотела получить перехват­чик с гораздо более сильным вооружением.

Спецификация Х-608 задала новые стан­дарты истребителя-перехватчика: скорость не менее 360 миль в час на высоте 20 000 футов, способность летать на максимальном газу в течение часа, взлетная дистанция до набора высоты 50 футов - 2200 футов, дви­гатели с турбонагнетателями, вооружение, как минимум, в два раза более мощное по сравнению с существующим.

Джонсон видел перспективный истре­бительный самолет двухмоторным. Келли набросал шесть вариантов компоновки самолета, все - двухмоторные. Часть рисун­ков сильно напоминало некоторые истре­бители будущего, например Р-82 «Твин мустанг» и «Москито». 13 апреля 1937 г. Кларенс официально предложил проект «модель 22».

Джонсон предложил разместить двига­тели в мотогондолах, которые плавно пере­ходили в узкие и длинные хвостовые бал­ки, заканчивающиеся вертикальными киля­ми с рулями направления. Летчик и воору­жение размещались в центральной гондо­ле-фюзеляже. В качестве двигателей были выбраны 16-цилиндровые моторы жидко­стного охлаждения Аллисон V-1710 с тур­бокомпрессорами, установленными в бал­ках за двигателями. Вся обшивка, включая обшивку поверхностей управления, крепи­лась клепкой впотай. Другая инновация ка­салась шасси - трехопорное с носовой опо­рой. Вооружение - исключительно мощное: четыре крупнокалиберных пулемета и одна пушка калибра 25 мм.

Лейтенант Бен Келси осматривает самолет перед взлетом после дозаправки в Райт-Филд. Кил си перегнал ХР-38 в Райт-Филд 11 февраля 1939 г., затем немедленно взлетел для установления трансконтинентального рекорда скорости. ХР-38 был разбит при неудачной посадке в Нью-Йорке на аэродроме Митчелл-Филд.

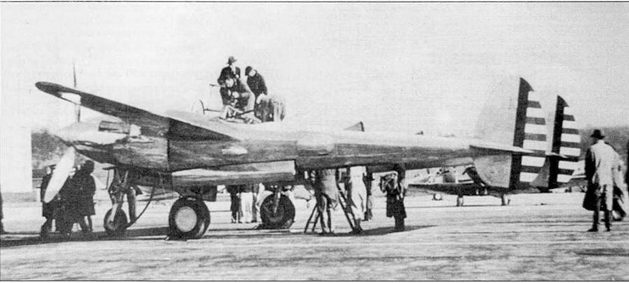

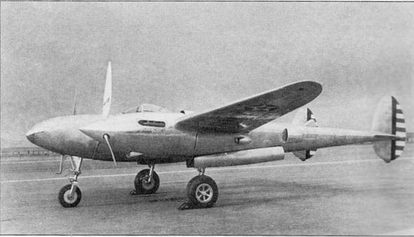

Лейтенант Келси выруливает на ХР-38, Райт-Филд, 11 февраля 1939 г. Внутренние поверхности мотогондол окрашены матовой краской черного цвета, чтобы поверхность дюраля не бликовала на солнце и не слепила пилота.

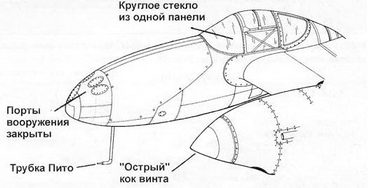

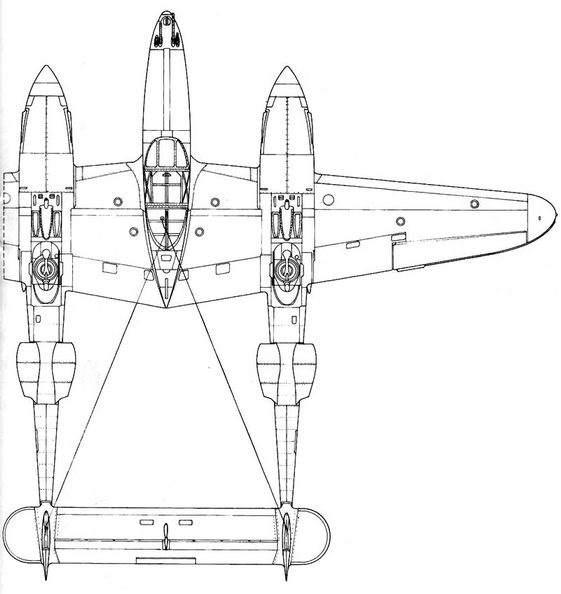

ХР-38

YP-38

Р-322

P-38D

P-38J

P-38L

Р-38М

Первый YP-38 выкатили в сентябре 1940 г. На YP-38 целиком перекомпоновали мотогондолы, воздухозаборники маслорадиаторов перенесены непосредственно под воздушные винты, увеличены обтекатели радиаторов на хвостовых балках. Гнутый козырек фонаря кабины выполнен цельным.


Проект «модель 22» слегка изменили в сентябре 1937 г. Теперь предусматривалось оснащение самолета двигателями, винты которых вращались в противоположные сто­роны. На прототип планировалось поста­вить моторы V-1710-C7 и V-1710-C9 с трехлопастными металлическими винтами Кертис Электрик. Направление вращения винтов - в сторону гондолы-фюзеляжа.

Пушка калибра 25 мм готова не была, из-за чего выбор пришлось остановить на 23-мм пушке Мадсен с боекомплектом из 50 патронов. Расчетная скорость истребителя «модель 22» составляла 417 миль в час на высоте 20 000 футов, дальность полетав -1386 миль, время набора высоты 20 000 футов - 4,5 минуты. На основе представлен­ного проекта с фирмой Локхид был заклю­чен контракт АС-9974 на постройку одного прототипа под обозначением XP-3S.

Сборка прототипа завершилась на заво­де фирмы Локхид в Бербэнке годом позже. Официальные выкатка и руление не произ­водились до перевозки прототипа в Марч-Филд. Для перевозки к новому месту само­лет разобрали. Изделие доставили в Марч-Филд на грузовиках в обстановке абсолют­ной секретности. В Марч-Филде аэроплан собрали, официальная выкатка состоялась в начале января 1939 г. Чистые аэродинами­ческие формы ХР-38 радовали глаз. Чисто­ту отполированного планера нарушали лишь уродливые наросты воздухозаборни­ков маслорадиаторов, расположенные на нижних поверхностях мотогондол, равно как и воздухозаборники карбюраторов и системы охлаждения на балках. Каплеобразный фонарь кабины был снабжен дверцей автомобильного типа. Дверца сдвигалась назад, верхняя часть фонаря откидывалась вверх вправо. Воздухозаборники турбонагнетателей стояли на верхних поверхностях хвостовых балок за двигателями. Трубопро­воды системы охлаждений турбонагнетателей были пропущены вдоль носков крыла для дополнительного охлаждения. Хотя прото­тип имел все положенные опознавательные знаки, серийный номер (37-457) нанесен на него не был.

Вслед за официально церемонией лей­тенант Билл Келси приступил к рулежкам. Келси принимал участие в составлении спе­цификации Х-608. а теперь был назначен «смотрящим» от армии за проектом ХР-38.

ХР-38

YP-38

Летчик-испытатель фирмы Локхид Мило Бархэм в полете на YP-38 (39-689) над Лос-Анжелосом. Видны весовые балансиры руля высоты. Полностью открыта выпускная створка воздуховода маслорадиатора.


Первые пробежки выявили первые пробле­мы: на одной из пробежек отказали тормо­за, после чего самолет завалился в канаву. После ремонта самолета, Келси выполнил па нем 27 января 1939 г. первый полет. Пер­вый полет лишь чудом не стал последним. В полете поломались крепления закрылков, закрылки совсем не оторвались, что может было бы лучшим вариантом. Фактически полет стал проходить в режиме автоколеба­ний. Келси с трудом удерживал самолетов полете с минимальным газом и большим углом атаки. Через 38 минут Келси сумел таки благополучно приземлиться в Марч-Филд. Крепление закрылков было усилено, после чего испытания продолжились.

Летные испытания выявили ряд про­блем с ХР-38. Маргинальными по-прежне­му оставались тормоза, несмотря на уста­новки дополнительного ручного насоса и новых магистралей тормозной системы. Проблемы с устойчивостью по тангажу за­ставили конструкторов пойти на увеличе­ние площади горизонтального оперения (но­вый стабилизатор был установлен на YP-38). Появился в полетах бафтинг руля вы­соты, для устранения бафтинга было изме­нено на противоположное направление вра­щения воздушных винтов. Теперь винты вращались в сторону внешних частей кры­ла. Полный пересмотр системы охлаждения Prestone позволил увеличить максимальную скорость на 8 миль в час. 10 февраля 1939 г., после шести испытательных полетов об­щей продолжительностью четыре часа 49 минут, лейтенант Келси решил, что ХР-38 готов к передачи Армии.

Лейтенанту Келси предстояло перегнать самолет в Райт-Филд, на аэродром, распо­ложенный в районе Дейтона, шт. Огайо. В 6 ч 12 мин утра 11 февраля 1939 г. Келси взлетел с Марч-Филда и взял курс на Восток. Через три с хвостиком часа Келси сел для дозаправки в Амарилло, шт. Техас. На­земный персонал, зная о том, что Келси идет на рекорд, очень быстро заправил самолет и уже через 23 минуты после посадки ХР-38 вновь был в небе. В 15 ч 7 минут стан­дартного восточного времени Келси сел в Райт-Филде. Здесь летчика встречал гене­рал Арнольд, шеф авиационного корпуса Армии США. Арнольд дал команду Келси продолжить перелет до Мнтчелл-Филд, Нью-Йорк для установления трансконтинентального рекорда скорости.

Келси ворвался в небо Пенсильвании на скорости 380 миль в час. Казалось - есть рекорд, но руководитель полетов Митчелл-Филд почему-то отдал приори­тет в посадке трем находившемся в воз­духе самолетам РВ-2А. Келси отошел в зону ожидания. В положенное время Кел­си информировал РП о заходе на посадку, после чего поддал газу, но двигатели на перемещение органов управления никак не отреагировали (как оказалось, обледе­нели карбюраторы, пока самолет кружил на малом газу в зоне). Келси не сумел пе­ретянуть через деревья, растущие на гра­ницу аэродрома. На скорости 100 миль в час самолет врезался в деревья, не доле­тев до полосы 2000 футов.

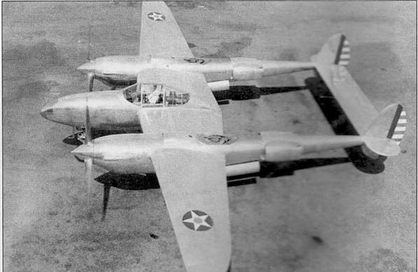

В кабине YP-38 летчик-испытатель фирмы Локхид Маршалл Хидл, заводской аэродром фирмы Локхид, сентябрь 1940 г. Винты вращаются в противоположных направлениях, в сторону законцовок крыла.

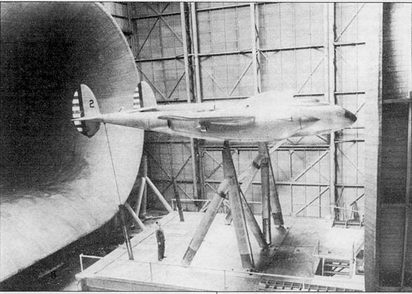

Второй YP-38 в натурной аэродинамической трубе NACA, Лэнгли-Филд, шт. Вирджиния. Продувки помогли установить причину бафтинга хвостового оперения. С самолета сняты воздушные винты, отверстия под винты заделаны.

Линейка из пяти YP-38 на заводском аэродроме фирмы Локхид, Бербэнк. Это поздние прототипы с козырьками фонарей кабин из трех частей и весовыми балансирами на рулях высоты. В ангаре стоит прототип Р-322.


YP-38 (Локхид модель 122)

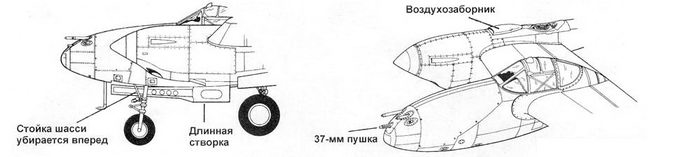

Опытный YP-38 имел ряд отличий от экспериментального ХР-38. Установка дви­гателей Аллисон V-1710F драматическим образом исказило формы мотогондол. Дви­гатели серии F снабжались редукторами, которые ставились между коленвалом и воз­душным винтом. Использование редукторов заставило переместить выше оси вращения воздушных винтов и, как следствие, приве­ло к перепроектированию передних частей мотогондол. Редуктор позволял организо­вать вращение винта в любом направлении. На двигателях модели «С» винты вращались в сторону гондолы-фюзеляжа, па «F» - в сто­рону законцовок крыла. Изменение направ­ления вращения винтов ликвидировало проблему бафтинга. Моторы V-1710F комплек­товались турбокомпрессорами Дженерал Электрик тип В2 и развивали на высоте 20 000 футов мощность 1150 л.с.

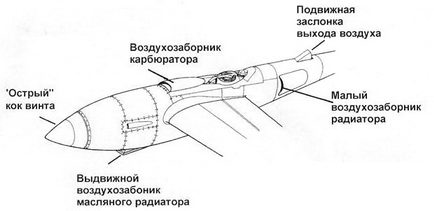

Убираемый воздухозаборник маслорадиатора в передней части мотогондолы ХР-38 на YP-38 заменили двойным, сделанным в мотогондоле непосредственно ниже вин­та, перед нишей опоры шасси установлена регулируемая выпускная створка воздухо­заборника. От сравнительно небольших воз­духозаборников системы охлаждения Preslone отказались в пользу внешнего раз­мещения радиаторов в обтекателях на бо­ковых поверхностях хвостовых балок.

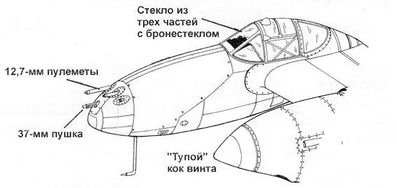

Изначально на YP-38 стоял тот же фо­нарь, что и на ХР-38, но довольно быстро его заменили фонарем из трех секций, бро­нестекло не ставилось. Армейские летчики облета отмечали бафтинг, или как они гово­рили «флаттер», руля высоты. Для избежа­ния бафтинга на руль высоты были установ­лены внешние весовые балансиры. Пробле­мы бафтинга были связаны с неудачным обтеканием воздушным потоком стыков фюзеляжа и крыла, решить эту проблемы в целом удалось позже.

Вооружение YP-38 состояло из одной пушки Браунинг калибра 37 мм с боезапа­сом 15 снарядов, двух крупнокалиберных пулеметов с боекомплектом по 200 патронов на ствол и двух пулеметов винтовочно­го калибра с боезапасом по 500 патронов на ствол. Полностью загруженный топливом и боекомплектом YP-38 весил 13 500 фунтов. Выкатка первого из 13 предсерийных YP-38 состоялась в начале сентября 1940 г. Пер­вый полет на самолете выполнил 17 сентяб­ря 1940 г. Мило Бархэм. После интенсив­ных испытаний, которые проходили на за­водском аэродроме фирмы Локхид и на авиа­базе Мюрок. несколько YP-38 были переда­ны в испытательный центр Райт для даль­нейших исследований. В эксплуатационных испытаниях, проходивших весной 1941 г., принимали участие пилоты из 1st Pursuit Group, которая базировалась в Селфридж-Филд. Стоимость 13 самолетов YP-38 соста­вила 2 180 725 доллара 00 центов.

Первый серийный P-38-LO (40-744) в испытательном полете над Калифорнией, середина 1941 г. Внешне, за исключением установки вооружения и более «полных» коков винтов, P-38-LO был идентичен YP- 38. Верх самолета окрашен в грязпо-оливковый цвет, низ – нейтрально серый.

YP-38

P-38-LO

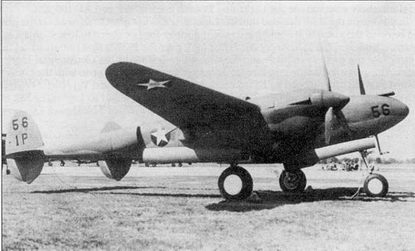

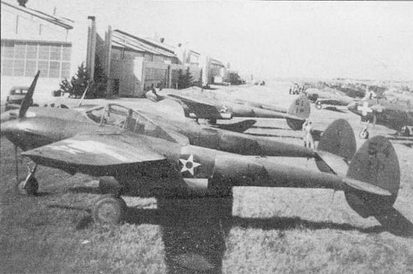

P-38-LO из 1st PG, Селфридж-Филд, шт. Мичиган. 1st PG стала первым подразделением USААС, получившим на вооружение «Лайтнинги». Фирма Локхид построила 29 самолетов P-38-LO (эти самолеты на фирме Локхид называли «Атланта»), в 1942 г. обозначение было изменено на RP-38 (R – Restricted Flight).

Р-322 «Лайтнинг I», изготовленный по заказу RAF. И а Р-322 стояли двигатели Аллисон серии «С» без турбокомпрессоров. Мотогондолы более узкие, чем на ранних Р-38.

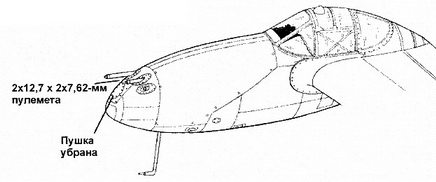

Вооружение P-38-LO

Р-322 Lightning I

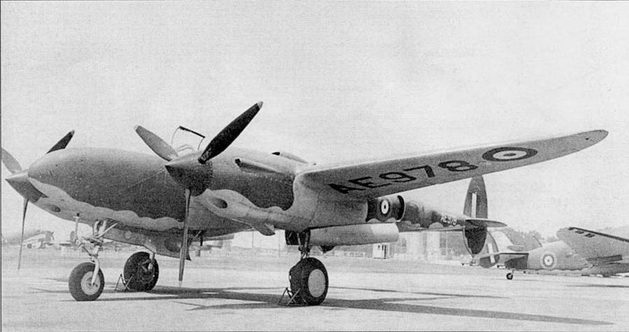

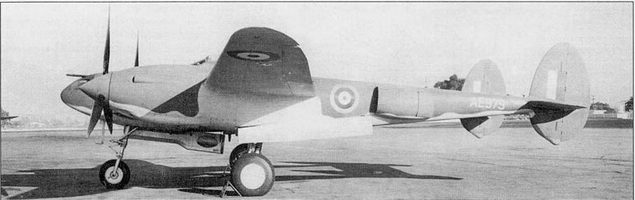

Ранний Р-322 «Лайтнинг I», заводской аэродром фирмы Локхид, Бербэнк, штат Калифорния.



P-38-LO (Локхид модель 122)

Первым серийным «Лайтнингом» стал P-38-LO (не Р-38А!), который на фирме Лок­хид называли «Атланта». P-38-LO был иден­тичен YP-38, за исключением добавивше­гося «боевого оборудования». Боевое оборудование включало броню, который при­крыли ряд уязвимых узлов машины и пило­та, бронестекла, смонтированного изнутри фонаря кабины. Вооружение подверглось коррекции: было установлено четыре пуле­мета калибра 12,7 мм и 37-мм пушка. Ост­роконечные конусообразный коки винтов заменили более «полными», тупыми, кону­сообразными коками, более простыми в производстве.

Было построено 29 самолетов P-38-LO, большинство из которых поступили на воо­ружение 1st Pursuit Group из Селфридж-Филда, шт. Мичиган. Таким образом, 1-я группа стала первой, получившей на воо­ружение истребители «Лайтнинг». Обозна­чение P-38-LO вскоре было изменено на RP-38 (R - Restricted Flight, с летными ограни­чениями). Самолеты эксплуатировались до 1942 г., к участию в боевых действиях они не привлекались, однако в случае вероятной атаки японцев Калифорнии в 1942 г., имен­но этим самолетам предстояло отражать аг­рессию.

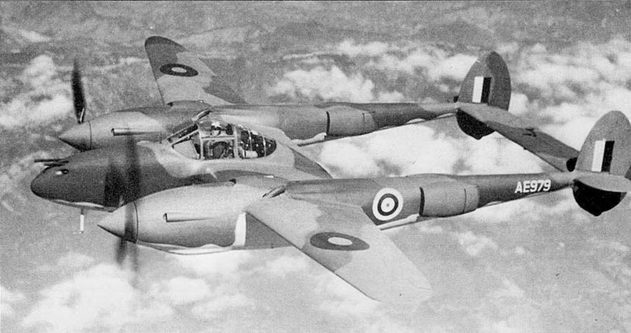

«Лайтнинг I» (АЕ979) в испытательном полете над Калифорнией. Видны расположенные на верхних поверхностях мотогондолы в районе крыла выхлопные патрубки двигателей, уникальное отличие «Лийтнинга I». Самолет окрашен по камуфляжной схеме RA F: пятна темно-землистого и темно-зеленого цвета сверху и низ цвета Sky.

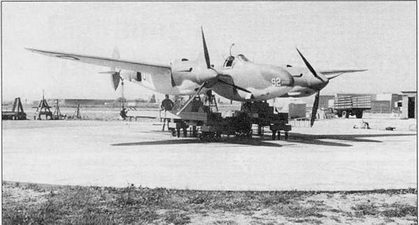

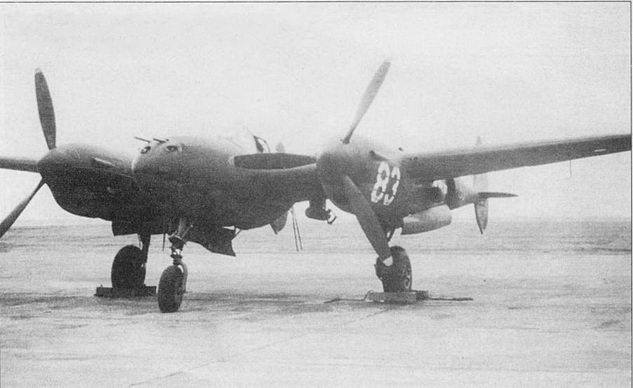

Устранение девиации на самолете Р-322 «Лайтнинг», заводской аэродром фирмы Локхид, Бербэнк, штат Калифорния. RAF отказались от «Лайтнингов», после чего самолеты поступили на вооружение USAAF, но данное англичанами наименование «Лайтнинг» прочно закрепилось за самолетом.

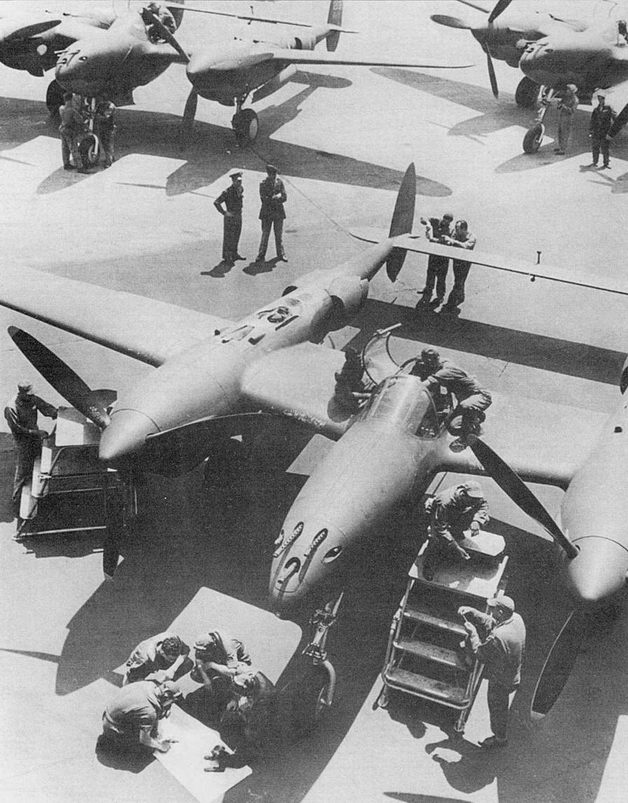

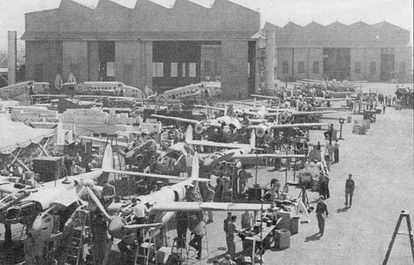

Истребители «Лайтнинг» в процессе окончательной сборки, на заднем плане видны бомбардировщики «Хадсон». Прекрасная погода Южной Калифорния позволяла вести сборку на открытом воздухе.


«Лайтнинг I» (Локхид модель Р-322)

Истребитель Локхид Р-322 «Лайтнинг I» строился по британской спецификации скорее на основе ХР-38, чем YP-38 или Р-38-LO. На Р-322 стояли те же моторы Аллисон варианта «С», что и на ХР-38, правда винты обоих двигателей вращались в одну сторону - вправо.

Кроме того, на двигателях V-1710-C15 самолета «Лайтнинг I» не имелось турбонаддува, из-за чего они на высоте 14000 футов развивали мощность всего в 1090 л.с. Турбонагнетатели не устанавливались по двум причинам. Во-первых, турбонагнета­тели требовались самим американцам из-за чего поставки таких устройств в другие страны были очень сильно ограничены. Тур­бонагнетателями фирмы Дженерал Элект­рик оснащались самолеты В-17, В-24, Р-47 и Р-38. Вторая причина связана с особенно­стями эксплуатации турбонагнетателей. Англичане не имели подготовленного пер­сонала для обслуживания столь сложных технических устройств и времени на под­готовку персонала у британцев также не имелось.

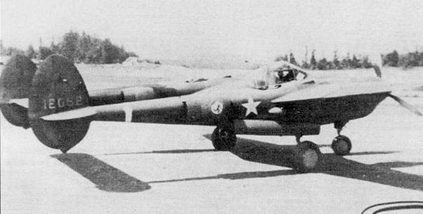

Р-322 из состава USAAF, Чэнат-Филд, октябрь 1942 г. АЕ992 – 14-й построенный Р-322. Самолет несет обычные опознавательные знаки того периода и черную надпись US ARMY на нижней поверхности крыла. Окрашен самолет по схеме RAF.

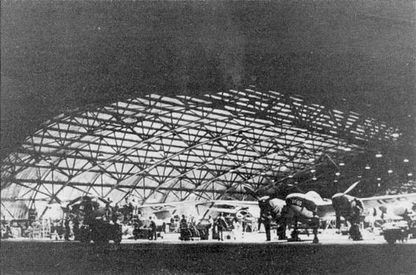

Техническое обслуживание Р-322 из USAAF в ангаре авиабазы Уильямс-Филд, конец 1942 г. Р-322 использовались в качестве учебных машин, на них также возлагались задачи обеспечения ПВО Западного побережья США.

Несколько Р-322 были оснащены двигателями Аллисон серии «F». При установке новых моторов изменяли форму мотогондол. Турбокомпрессоры не ставились и выхлопная система двигателей не изменялась.


Внешне «Лайтнинг I» отличался от Р-38 формой передних частей мотогондол  линия осей винтов на двигателях Аллисон серии «С» располагалась ниже, чем у мото­ров серии «F». Воздухозаборники маслорадиаторов - как на ХР-38. но с наклонным, но потоку, срезу входа и более круглым се­чением. Выхлопы двигателя отводились че­рез два патрубка, расположенных на верх­ней поверхности мотогондолы. Большие радиаторы двигателей - по типу радиаторов на P-38-LO.

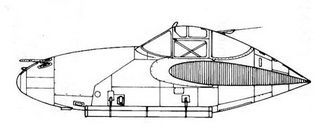

Центральная фюзеляж-гондола иден­тична фюзеляжу Р-38, за исключением при­борного оборудования и радиоаппаратуры, выполненных по стандартам RAF. Соглас­но британской спецификации вооружение состояло из двух крупнокалиберных пуле­метов и двух пулеметов винтовочного ка­либра, пушка не устанавливалась.

Подкос носовой стойки шасси был уста­новлен не впереди, а сзади стопки, что увели­чило размеры отсека вооружения. Такое кон­структивное решение на американских «Лайтнингах» было внедрено лишь на Р-38Е.

На Р-322 удалось окончательно выле­чить бафтинг. После интенсивных летных испытаний, Келли Джонсон установил при­чину бафтинга - неблагоприятное обтека­ние самолета в местах сопряжения фюзеля­жа и крыла. Изменение формы стыка крыла и фюзеляжа позволило ламинизировать об­текание.

Контракты с англичанами и француза­ми предусматривали постройку 667 истре­бителей Локхид Р-322. В марте 1940 г. анг­личане присвоили истребителю наименова­ние «Лайтнинг». И англичане, и французы рассматривали «Лайтнинг» скорее как удар­ный самолет, чем как высотный истреби­тель-перехватчик. Но оснащенный турбо­нагнетателями самолет модель 322 развивал скорость 400 миль в час на высоте 17 000 футов - много больше, чем истребитель Норт Америкэн NA-73 «Мустанг».

С падением Франции французский за­каз перешел к Британии. Первые три само­лета Р-322 были доставлены в Великобри­танию морем в 1942 г., они предназначались для проведения летных испытаний в Боскомб-Дауне. В RAF эти машины получили регистрацию АЕ 978-999 и АЕ 100-220.

«Лайтнинг I» AF196, этот самолет использовался в качестве учебного в Калифорнии в конце 1943 г. Все Р-322 сохранили британскую окраску и систему идентификации на протяжении своей карьеры. К концу 1943 г. Р-322 использовались только как учебные.

Р-322 «Лайтнинг II», па внешней подвеске – один 300-галлонный топливный бак и одна 2000-фунтовая торпеда. На «Лайтнингах II» стояли обычные двигатели Аллисон серии «F» с турбокомпрессорами. Самолеты обозначались P-38F-I3, F-15, G-15 и имели идентификационную кодировку USAAF.

Первый «Лайтнинг II», AF221 (43-2035). Демонстрация возможности нести солидную нагрузку на внешней подвеске. На пилонах закреплены две 2000-фунтовые торпеды. В испытательных полетих торпеды жестко крепились к пилонам стальными тросами.


Британские специалисты пришли к вы­воду, что «Лайтнинг I» не отвечает нуждам RAF и отказались от самолетов данного типа. Последствия потери столь крупного заказа могли бы стать для фирмы Локхид катастрофическими, если бы армия США не приняла решение закупить «британские» самолеты для использования в качестве учебно-тренировочных и в качестве истре­бителей ПВО континентальной части США. Первые 23 самолета Р-322 были оснащены двигателями Алл неон серии «С», но на ос­тальных 120 самолетах поставили моторы Аллисон V-1710-F2 с винтами противопо­ложного вращения. Эти самолеты именова­лись «Лайтнинг II». а позже - P-38F-13/F-15/G-I5. Всего было изготовлено 524 само­лета модель 322.

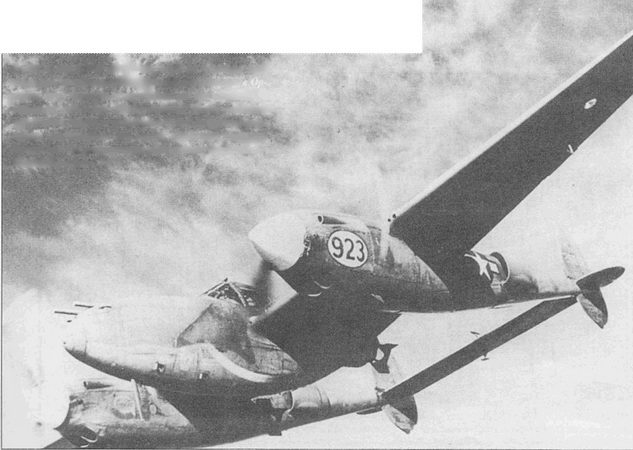

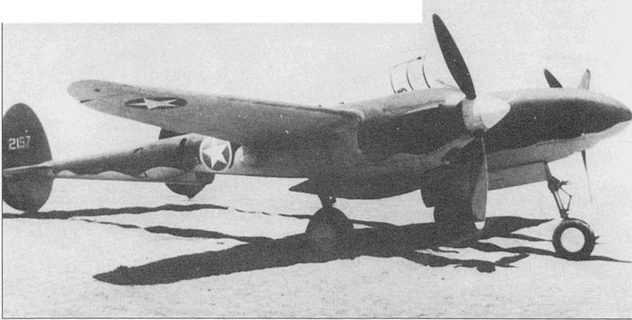

Этот P-38D из 1st PG пи учениях в Луизиане конца 1941 г. действовал па стороне «белых». P-38D стал первым действительно боевым «Лайтнингом». На самолете установлены необычные остроконечные коки винтов.

P-38D «белых» из 1st PG, Рандольф-Филд, Техас, 1941 г. На P-38D ставились бронестекла и протектированные топливные баки.

«Thumper», P-38D из 20-й истребительной авиагруппы, Марч-Филд, Калифорния, начало 1943 г. 20-я группа в числе других с успехом использовала «Лайтнинги» для эскортирования бомбардировщиков 8-й воздушной армии над Европой.


P-38D (модель 122)

P-38D стал первой серийной модифика­цией «Лайтнинга» с боевыми возможностя­ми, оговоренными спецификацией мини­стерства обороны США. Интересно- что буквы «А», «В» и «С» при обозначении мо­дификаций не использовались. Специфика­ция предусматривала бронезащиту летчика п уязвимых частей планера, наличие бро­нестекла козырька фонаря кабины, протектированных баков и кислородной системы низко го давления. Оснащение самолета про­тестированными баками привело к сниже­нию запаса топлива на 340 галлонов.

На P-38D поздних выпусков крыло н фю­зеляж сочленялись как на Р-322. Фирма Лок­хид построила всего 36 самолетов P-38D, пер­вый из которых был передан Авиационному корпусу армии США в июле 1941 г.

Насколько известно, истребители P-38D состояли на вооружении двух подразделе­ний: 1 st Pursuit Group в Селфридж-Филд, шт. Мичиган, и 14th Pursuit Group, Хамнльтон-Фнлд, Калифорния. 20 июня 1941 г. Pursuit

Group были преобразованы в Fighter Group. Самолеты из 1st Fighter Group принимали участие в крупных учениях 1941 г. на тер­ритории Каролины и Луизианы. «Лайтнинг» применялись обоими сторонами, на время учений на самолеты наносились кресты белого и красного цветов, цвет обозначал «сторону».

В преддверии переброски на Аляску в июне 1942 г., вслед на оккупацией Японией островов Атту и Кыска, 54th Fighter Squadron получила на вооружение сме­шанный парк из P-38D и Р-38Е. Р-38 тог­да оставался единственным американским истребителем, способным достать японс­кие базы с американского аэродрома Адьяк на Аляске.

Одна из первых побед на «Лайтнинге» была одержана 14 августа 1942 г., когда лей­тенант Эльза Шахан сбил германский FW-200. Победа была одержана на P-38D из 27-й истребительной эскадрильи, базирующей­ся в Исландии.

Р-38Е в отличие от более ранних модификаций «Лайтнинга», был вооружен 20- мм пушкой Испано-Сюиза Ml. Фонари, средние секции которых откидывались вбок, типичны для ранних моделей Р-38.

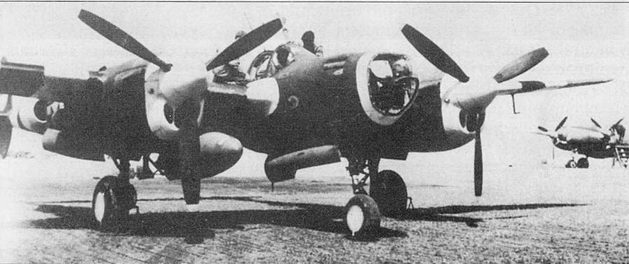

Техник фирмы Локхид проверяет вооружение. Ни Р-38Е боекомплект к крупнокалиберным пулеметам был увеличен с 200 до 500 патронов, боекомплект к 20-мм пушке Ml составлял 150 снарядов.

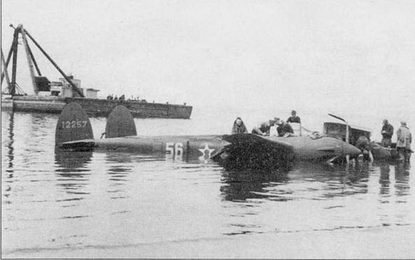

Р-38Е из 14-й истребительной авиагруппы после вынужденной посадки па воду, Северная Калифорния, начало 1942 г. Красные круги внутри звезд белого цвета позже были закрашены во избежание путаницы с японскими хиномару. 14-я авиагруппа базировалась в Хамильтон-Филд.

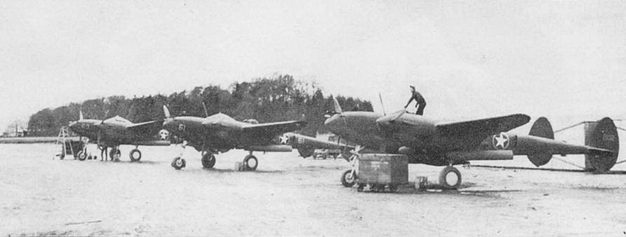

Три Р-38Е из 82-й истребительной авиагруппы. аэродром Лэнгфорд-Лодж, Северная Ирландия. Самолеты осматривают представители 8-й воздушной армии перед перелетом в Северную Африку. Как и на других американских самолетах, действовавшие в Северной Африке, опознавательные знаки «Лайтнингов» обведены желтой каймой.

P-38D

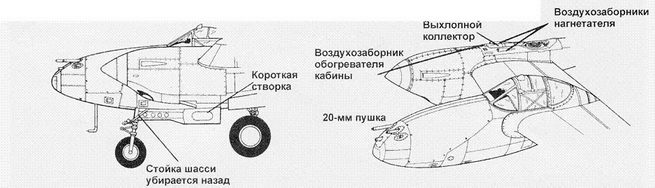

Р-38Е

Р-38Е из 54-й истребительной эскадрильи, Ванкувер, Британская Колумбия. Снимок сделан летом 1942 г. во время перелета на Аляску. Истребители P-38D и Р-38Е из 54- й эскадрильи стали первыми «Лайтнингами», принявшими участие в боевых действиях. Белая полоса вокруг хвостовой балки обозначает самолет командира звена.

Р-38Е из 54-й истребительной эскадрильи, Лонгвыо, остров Адьяк, Алеуты. Боевое крещения «Лайтнинги» приняли в ходе кампании по изгнанию японских оккупантов с Алеутских островов. Первая победа в воздушном бою одержана на «Лайтнинге» 4 августа 1942 г. Красные круги на белых звездах закрашены.

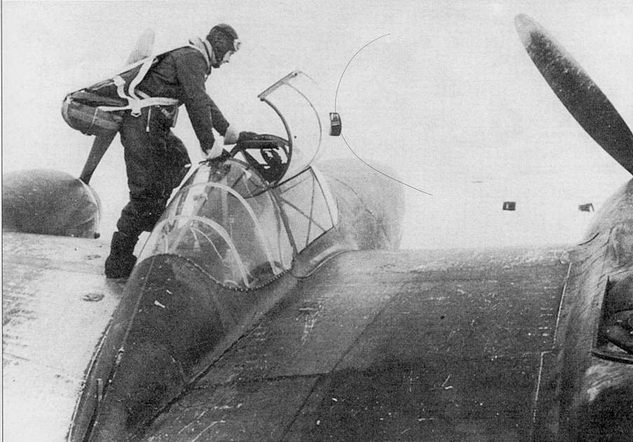

Лейтенант Стэн Лонг занимает место в кабине Р-38Е из 54-й эскадрильи, аэродром Лонгвью, Адьяк. Лейтенант Лонг одержал первую а истории победу па «Лайтнинге». 4 августа 1942 г. Лонг сбил японский четырехмоторный патрульный гидроплан- бомбардировщик. Хорошо видно насколько узким был фонарь «Лайтнинга», летчик мог с трудом покинуть кабину с парашютом.

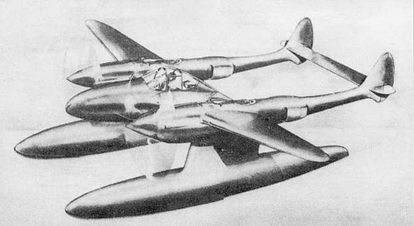

Рисунок «Лайтнинга» в варианте гидросамолета. Проект был основан на использовании планера Р-38Е. Предусматривалась возможность сброса поплавков и посадки па колесное шасси. Битва при Мидуэе поставили крест на данном проекте.

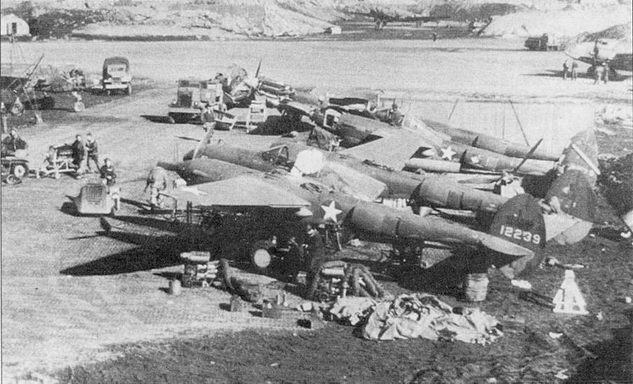

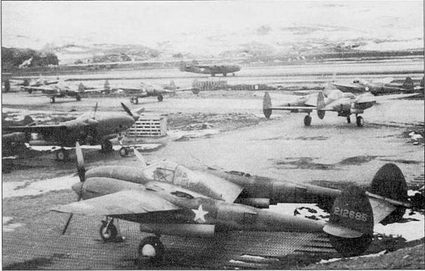

Погодные условия на острове Адбьяк были суровыми даже летом. Истребители P-38D и Р-38Е из 54-й эскадрильи летали над захваченным японцами островом Кыска. Даже покрытый металлическими перфорированными листами аэродром на Адьяке часто полностью покрывался водой и грязью.

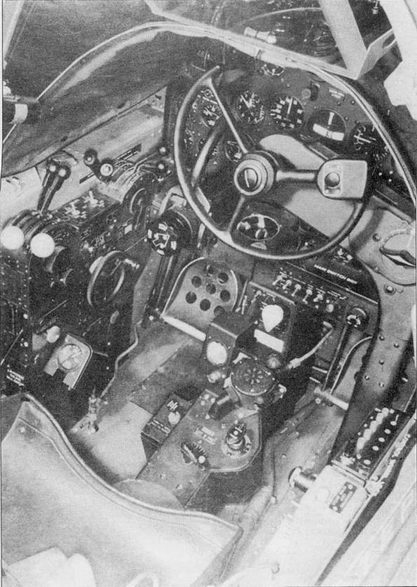

Кабина Р-38Е окрашивалась в цвет AAF Interior Green (FS 34151), приборная доска – черная. Вместо традиционной для истребителей ручки управления в кабине «Лайтнинга» был установлен штурвал.

Пара Р-38Е из 54-й эскадрильи сопровождает В-17 из 36-й бомбардировочной эскадрильи в полете на бомбометание японцев на острове Кыска.


Р-38Е (модель 222)

Р-38Е стал первым «Лайтнингом», ре­ально принимавшим участие в боевых дей­ствиях, хотя P-38D выполняли боевые вы­леты на Аляске и с Исландии, но они были эпизодическими. Р-38Е был вооружен пуш­кой Испано-Сюиза калибра 20 мм, лицен­зионный вариант которой выпускала фир­на Бендикс под обозначением M-1. Носо­вая опора шасси переделана по типу опоры самолета P-322, как результат боекомплект к крупнокалиберным пулеметам удалось увеличить с 200 до 500 патронов. Другим отличием Р-38Е от более ранних моделей Р-38 отсутствие воздухозаборников в верхних частях мотогондол. Ближе к концу произ­водства Р-38Е на самолетах воздушные винты Гамильтон Стандарт с полыми металли­ческими лопастями заменили винтами Кертис Электрик с цельными металлическими лопастями.

Фирма Локхид изготовила 210 самоле­тов Р-38Е. Большинство «Лайтнингов», при­нимавших участие а кампании на Алеутах, - это как раз Р-38Е из 54st Fighter Squadron.

Вероятно первыми «Лайтнингами», принявшими участие в боевых действиям, стали фоторазведчики F-4 из 8-й фотораз­ведывательной труппы, базировавшейся в апреле 1942 г. в Австралии. 4 августа 1942 г. лейтенант Лонг сбил над Датч-Харбором японский четырехмоторный гидросамолет, открыв боевой счет «Лайтнингов» во Вто­рой мировой войне.

Позже многие Р-38Е были возвращены на предприятия фирмы Локхид для модер­низации и ремонта. В частности переделка производилась и Лангфорд-Лодже, Северная Ирландия, где Р-38Е доводили до уровня Р-38G. 99 самолетов Р-38Е были переделаны и фоторазведчики F-4.

Существовал проект постройки на основе Р-38Е гидропланов, предназначенных для действий против островных баз японцев. Поплавки предполагалось заполнять топли­вом, что позволило бы резко увеличить даль­ность полета. Отношение к проекту изме­нилось с положительного на отрицательное после битвы за Мидуэй. Необходимость в гидропланах у американцев отпала.

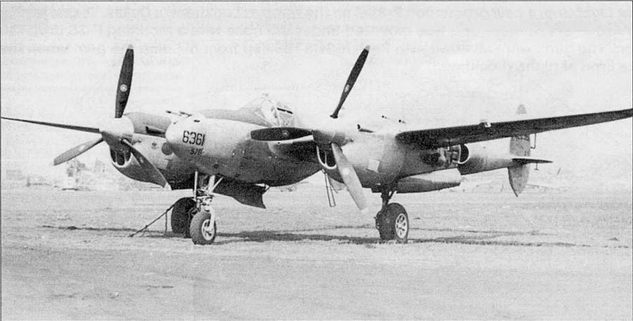

P-38F из 14-й истребительной авиагруппы, аэродром Кефлавик, Исландия, июль 1942 г. Визируясь в Исландии «Лайтнинги» прикрывали североатлантические конвои союзников от налетов германских воздушных рейдеров.

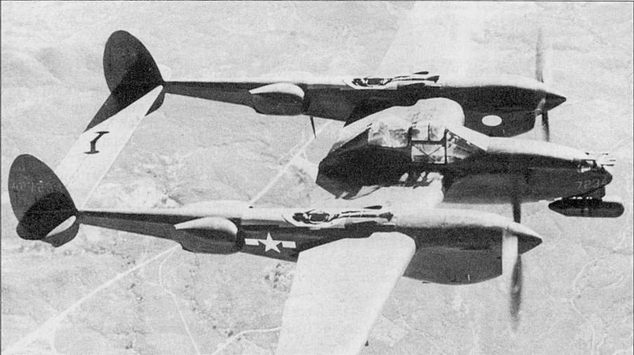

Звено Р-38F из 20-й истребительной авиагруппы в полете на малой высоте над ВПП аэродрома Марч-Филд. Самолеты вернулись из тренировочного полета над Тихом океаном. Авиагруппа занималась подготовкой летчиков, по на нее также возлагались задачи ПВО Южной Калифорнии.

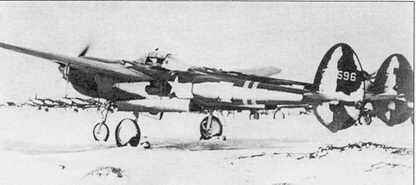

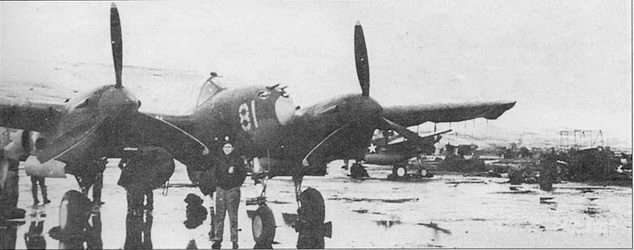

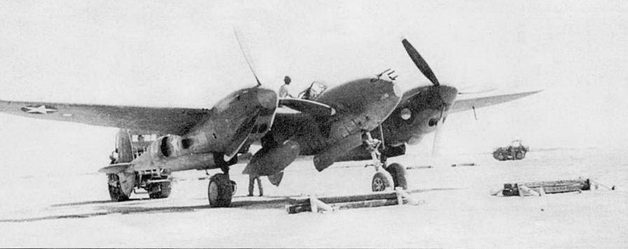

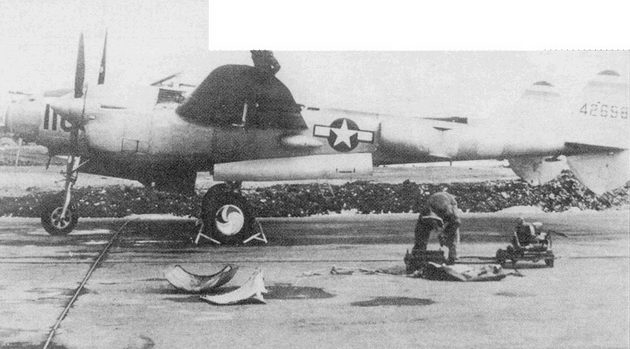

P-38F на заснеженном аэродроме Кэмп- Триполи, Исландия, ноябрь 1942 г. Ни снимке – самолет командира 50-й истребительной эскадрильи. P-38F из 1-й истребительной авиагруппы стали первыми «Лайтнигами» стали первыми американскими истребителями, перелетевшими через Атлантику, операция BOLERO по переброске «Лайтиигов» из США в Европы проводилась в июне 1942 г.

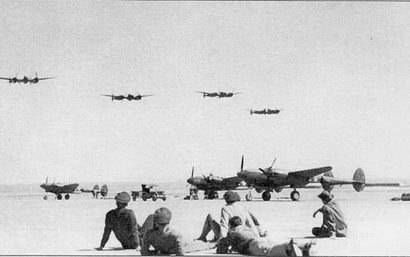

Трактор вытаскивает на старт P-38F из 1-й истребительной авиагруппы, Йокс-ле- Бэйнс, Северная Африка, декабрь 1942 г. Многие P-38F раннего выпуска сохранили старые фонари с откидывающейся вбок средней частью.

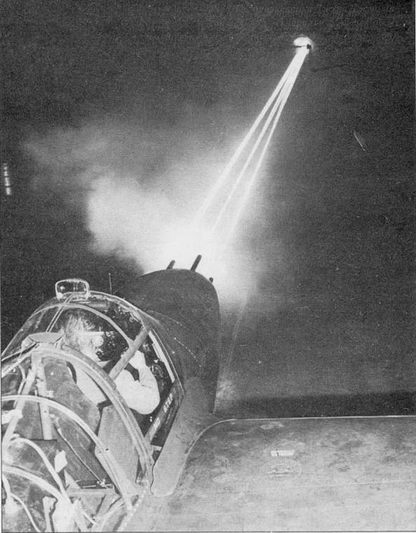

Ночные наземные стрельбы из четырех крупнокалиберных пулеметов «Лайтнинга». На снимке – P-38F позднего выпуска: средняя часть фонаря откидывается вверх назад.

ХР-38 – P-38F

P-38F (поздние)

Р-38Е

P-38F

На P-38F ставились двигатели Аллисон V-1710- 49/53 мощностью 1225 л.с. Под крылом самолета подвешены 165-галлонные топливные баки. Вместо баков возможна подвеска авиабомб массой до 1000 фунтов.

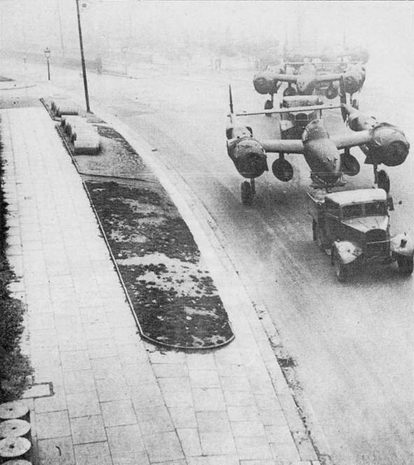

Британский грузовик тащит па буксире шесть «Лайтнингов» P-38F сквозь туман Ливерпуля из доков Гарстоун в аэропорт Спик, где находилось сборочное предприятие фирмы Локхид. Хотя Р-38F мог преодолеть Атлантику по воздуху, большинство самолетов было доставлено в Великобританию транспортными судами.

Ремонт P-38F из 96-й истребительной эскадрильи. Пилот самолета лейтенант Лоуренс Либере дискутирует о чем-то с механиком, стоя на центроплане, аэродром Роузуэлл-Хардинг. В одном боевом вылете Либере сбил три итальянских истребителя МС-202 и два повредил. Всего Либере одержал в воздушных боях пять подтвержденных побед.


P-38F (модель 222)

P-38F имел два основных отличия от Р-38 Е-двигатели и топливную систему. При массе самолета, возросшей до 19 000 фун­тов, очевиден был факт необходимости по­вышения мощности силовой установки пу­тем установки моторов Аллисон V-1710-49/ 53 мощностью по 1225 л.с. Снижение внут­ренних запасов топлива в сочетании с ус­тановкой более мощных двигателей дикто­вало необходимость разработки и установ­ки пилонов для подвесных топливных ба­ков, которые также можно было бы исполь­зовать и для подвески вооружения.

Центроплан на P-38F удлинили так, что­бы под ним стала возможной установка двух пилонов под топливные баки емкостью 165 галлонов или бомбы массой 1000 фунтов. Один P-38F был переделан из «Лайтнинга II». Проводились испытания для опенки возможности использования «Лайтнинга» в качестве торпедоносца, самолет доработа­ли под подвеску двух торпед массой 1900 фунтов.

Первые сбрасываемые баки были разра­ботаны специально для самолета Р-38 Келпи Джонсоном. Боевой радиус действия все­гда считался критическим показателем для самолетов, предназначенных для действии на океанских просторах. Рассчитывался боевой радиус, исходя из топлива, потреб­ного на взлет и посадку, полета по маршру­ту к цели п обратно, 20-минутного нахож­дения в районе цели и навигационного за­паса. Два бака емкостью 165 галлонов уве­личивали дальность полета примерно на 1000 миль. Увеличенную дальность полета летчик-испытатель Мило Бархэм продемон­стрировал в августе 1942 г., преодолев на «Лайтнинге» с парой специально сделанных 300-галлонпых баков более 3000 миль.

«Nulli Secundis» – название одного из P-38F, на которых летал Кенн Лэдд. На самолете изображены отметки о восьми сбитых японских самолетах. Лэдд летал на этом «Лайтнинге» в составе 80-й истребительной эскадрильи 8-й истребительной авиагруппы в октябре 1943 г. с аэродрома Дободура, Новая Гвинея.

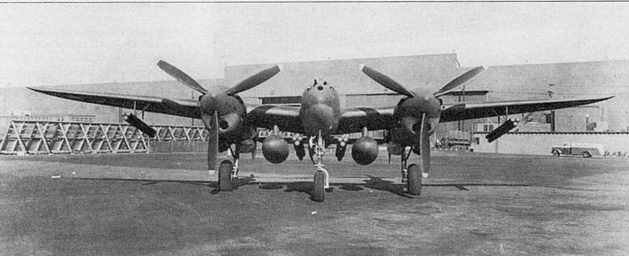

P-38F на заводском аэродроме фирмы Локхид. Под крылом висят экспериментальные топливные баки емкостью по 300 галлонов и связки базук калибра 4,5 дюйма. Такой вариант внешней подвески успешно прошел испытания, но на практике под внешними частями крыла базуки не подвешивались.

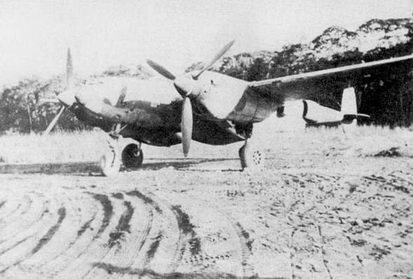

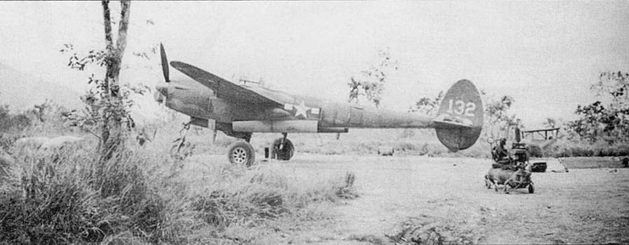

P-38F из 431-й истребительной эскадрильи 475-й истребительной авиагруппы па аэродроме Порт-Морсби, Новая Гвинея. Командующий 5-й воздушной армией генерал Джордж Кенни считал 475-й группу своим «личным» резервом. С мая 1943 г. до окончания войны нилоты группы одержали в воздушных боях 540 побед.

«WALLY» – P-38F командира 48-й истребительной эскадрильи, конец 1942 г. В этот период эскадрилья входила а состав 14-й истребительной авиагруппы и базировалась в Алжире на аэродроме Йокс-ле-Бэйнс. Коки винтов и полосы вокруг хвостовых балок – красного цвета.

«Japanese Sandman II» – P-38F Ричарда Смита из 39-й истребительной эскадрильи 35-й истребительной авиагруппы, Хендерсон- Филд, Гуадалканал. За период службы в 39-й эскадрилье Смит сбил семь самолетов противника. Акульи пасти нарисованы красной и белой красками, номера белого цвета (номера самолетов 39st FS – от 10 до 39), коки винтов голубые.

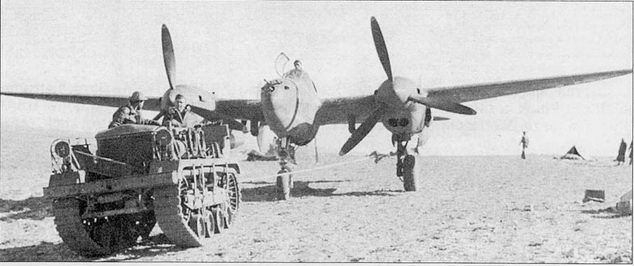

Трактор Cletrac буксирует хвостом вперед P-38F из 82-й истребительной группы 12-й воздушной армии. Самолет тащат на девиационную площадку аэродрома Телегма, Алжир. Под самолетом подвешен один дополнительный топливный бак. Обратите внимание на кругляшок полированного металла на внутренней стороне мотогондолы. Не закрашенный участок поверхности пилот использовал как зеркало для контроля положения носовой опоры шасси.


К числу других новинок P-38F относит­ся изменение способа открытия фонаря ка­бины. Откидывающая вбок- секция фонаря ранних «Лайтнингов» была заменена секци­ей, которая откидывалась назад (часть P-38F ранней постройки комплектовалась фонаря­ми с секцией, откидывающейся вправо). На P-38F появились «боевые закрылки», вне­дренные на самолетах 15-н производствен­ной серии. «Боевые закрылки» представля­ли собой доработку стандартных закрылков, которая позволяла отклонять закрылки на угол до 18 град, на боевой скорости. Трубка Пито на P-38F была перенесена из-под фю­зеляжа на нижнюю поверхность левой кон­соли крыла.

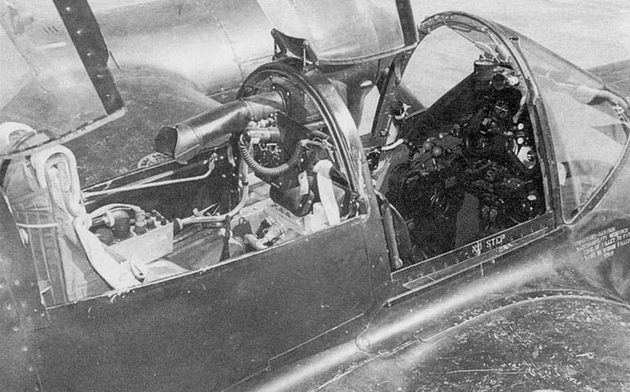

На P-38F впервые на «Лайтнинге» по­явилась двухместная кабина. Два летчика в дикой тесноте размещались под стандарт­ным фонарем Р-38. Место второго пилота было организовано взамен устанавливавшейся за креслом основного летчика радио­аппаратуры. Несколько таких учебно-трени­ровочных самолетов построили заново, не­сколько переделали из одноместных истре­бителей в полевых условиях. Всего самоле­тов P-38F построили 547 штук, двадцать из них прошли модернизацию в фоторазведчи­ки. 50 P-38F (обозначались P-38F-13 и Р-38F-I5) были «Лайтнингами II» из британ­ского заказа, серийные номера этих машин AF221 - 774.

Редкий неокрашенный P-38F-I5 (бывший «Лайтнинг II»). На фюзеляже нанесены отметки и четырех сбитых германских аэропланах и одном итальянском, а также отметки об 11 боевых вылетах на бомбометание. Подразделения и летчик, летавший на данном летательном аппарате не установлены.

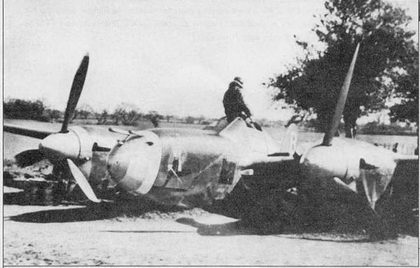

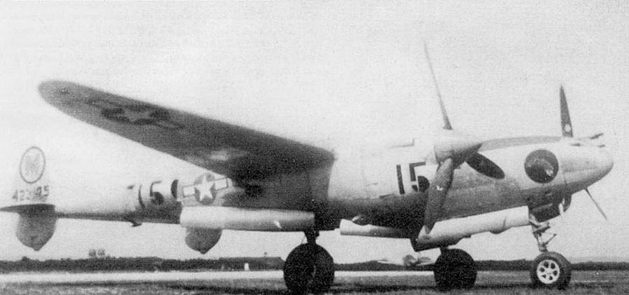

P-38F из 1-й истребительной авиагруппы после вынужденной посадки в декабре 1942 г. в лиссабонском аэропорту Портела де Сакавем, единственный Р-38, интернированный в Португалии. Португальцы самолет не использовали, но регулярно показывали высоким лицам, посещавшим аэропорт.

P-38G со 100-фунтовыми практическими бомбами на внешней подвеске, Флорида, конец 1943 г. Внешне P-38G не отличился от P-38F, на P-38G стояли доработанные системы управления двигателями.


P-38G/H (модель 222)

Внешне самолеты P-38G идентичны са­молетам P-38F. но в отличие от «F» на «G» стояли двигатели Алл неон V-I710-51/55 с улучшенной системой управления. Помимо баков емкостью 165 галлонов, самолеты Р-38G могли нести 300-галлонные баки. В использованием 300-галонных баков даль­ность полета возрастала до 2050 миль (пе­регоночная дальность 2300 миль).

Было построено 1462 самолета P-38G, в том числе 180 фоторазведчиков и 375 Р-3XG-15 (бывшие «Лайтннпги II»).

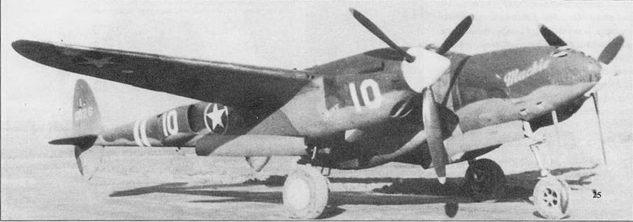

«Mackie» – P-38G капитана Гарри Дэйхоффа, командира 82-й эскадрильи 78-го истребительной авиагруппы, Гоксилл, Англия, 1942 г. В начале 1943 г. «Лайтнинга» 78-й группы были переброшены в Северную Африку, а сама группа перевооружена истребителями Рипаблик Р-47 «Тандерболт».

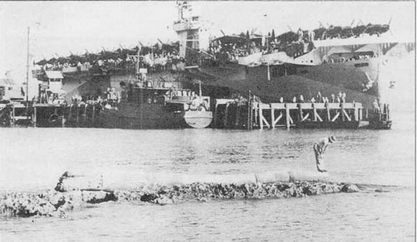

Американский эскортный авианосец перед отправкой из Сан-Франциско в южную часть Тихого океана. На палубу авианосца погружены истребители Р-38. Эскортные авианосцы широко использовались в качестве авиатранспортов.

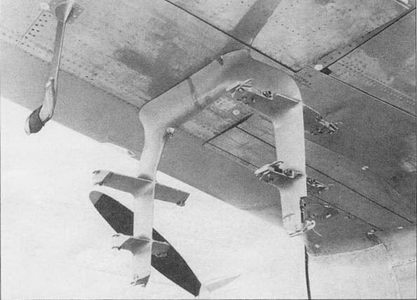

Экспериментальный подкрыльевой пилон для подвески двух 250-фунтовых авиабомб. Пилоны успешно прошли испытания на «Лайтнингах» 82-й истребительной авиагруппы, действовавшей на Тихом океане. Усиленное крыло P-38G позволяло поднимать больший груз.


Р-38Н (модель 222)

«Лайтнинг» модели Р-38Н отлича­лись от P-3XG двигателями. На P-38H ставились Аллисоны V-1710-89/91 мощнос­тью 1425 л.с. е полностью автоматизиро­ванным управлением турбокомпрессором и маслорадиатором. Формально двигатель развивал мощность в 1425 л.с., но снима­емая мощность была ограничена величи­ной 1240 л.с. из-за неадекватной для боль­шей мощности системы охлаждения, смонтированной на «Лайтнинге». Макси­мальная взлетная масса Р-38Н возросла до 19 900 фунтов, а дальность полета даже с подвесными баками емкостью по 300 гал­лонов упала до 1950 миль.

На Р-38Н пушка M-l была заменена 20-мм артиллерийским орудием AN/M2C.

Изготовлен 601 самолет Р-38Н, 200 из них прошло модернизацию в фоторазведчики.

Лейтенант Джордж Принтис летал на этом P-38G в период службы в 432-й эскадрильи 475-й истребительной авиагруппы в 1943 г., когда эскадрилья базировалась в Дободуре на Новой Гвинее. Коки винтов – желтые, номера – белые с желтой обводкой.

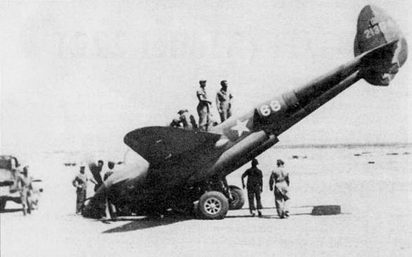

Поломка стойки носовой опоры шасси – частое явление на истребителях Р-38. Снимок самолета P-38G из 82-й истребительной группы с подломанной носовой стойкой сделан в Алжире на аэродроме Пилиргма.

Летчик-испытатель фирмы Локхид Джимми Маттерн в полете на новом Р- 38Н, левый винт зафлюгирован.

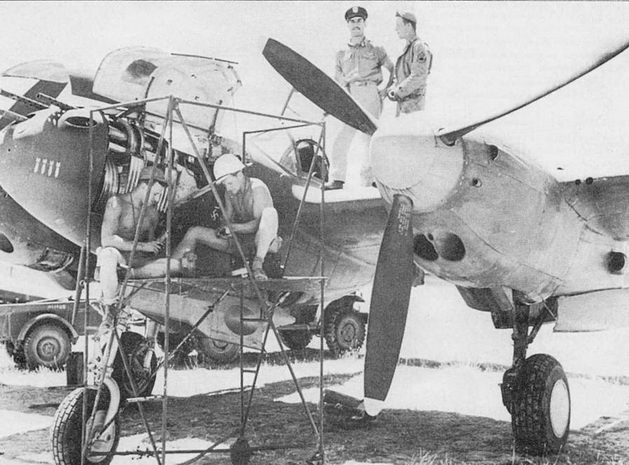

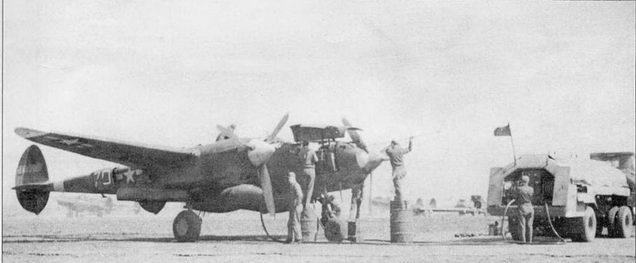

Снаряжение боекомплекта и чистки стволов пулеметов Р-38Н из 71-й истребительной эскадрильи 1-й истребительной авиагруппы, Винченцо, Италия, начало 1944 г. Коки винтов, полосы вокруг хвостовых балок, бортовые номера, законцовки крыла – белые.

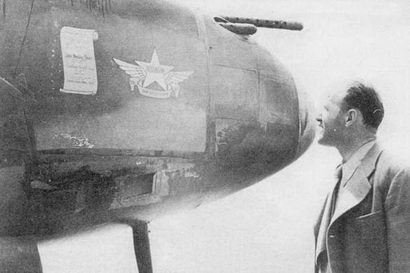

Некоторые «Лайтнинги» получили имена погибших на войне работников фирмы Локхид. Этот самолет назван в честь Джона Весли Стара, работавшего па фирме Локхид с июля 1940 г. по марта 1942 г.

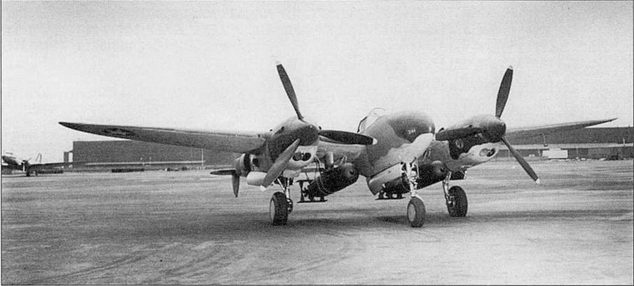

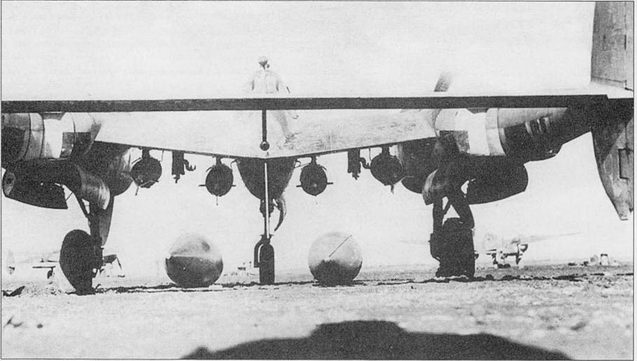

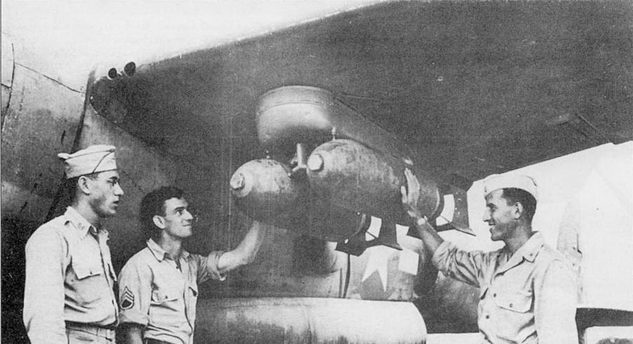

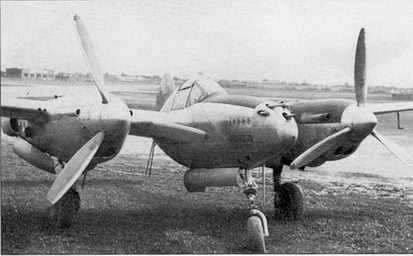

Р-38Н с парой 500-фунтовых бомб на внешней подвеске под центропланом. Самолет базировался в Орландо, шт. Флорида, и использовался для отработки тактики действий «Лайтнингов». После усиления прочности крыла и установки более мощных( двигателей «Лайтнинг» мог нести бомбовую нагрузку, такую же как знаменитая «Летающая Крепость» – B-17.овщик В-17.

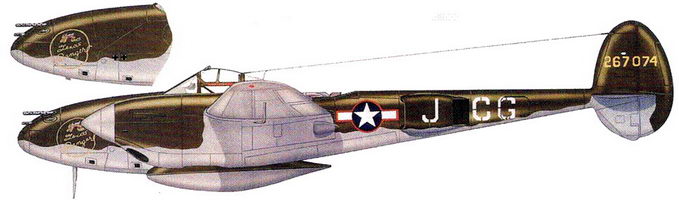

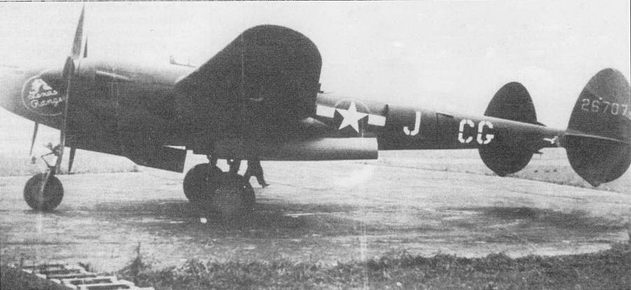

«Texas Ranger» – Р-38H подполковника Джека Дженкинса из 38-й истребительной эскадрильи 55-й истребительной группы, Натхэмпстид, Англия. Подполковник Дженкинс был командиром 55-й группы с июня по октябрь 1944 г.

Р-38 с собственным именем «Stardust» лейтенанта Ройала Фрея из 55-й истребительной эскадрильи 200-й авиагруппы, КингзКлифф, Англия. 20-я группа стала второй из двух истребительных авиагрупп 8-й воздушной армии, эксплуатирующих истребители Р-38.

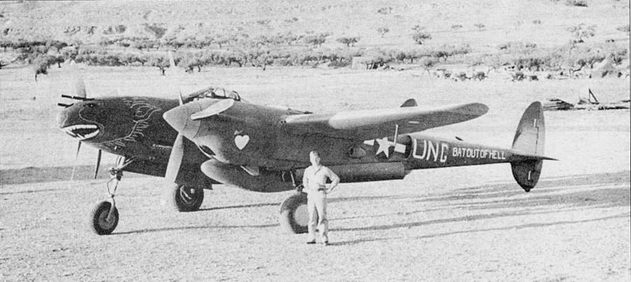

Лейтенант Дж. Хагенбэк летал на Р-38 с собственным именем «ВАТ OUT OF Hell», 94-я эскадрилья 1-й истребительного авиагруппы, Сардиния начало 1944 г. Коки винтов желтые, вся остальная маркировки белого цвета.


P-38J (модель 422)

«Лайтнинг» в варианте P-38J стал, нако­нец той машиной, которую задумывал Кла­ренс Джонсон и которую рассчитывали по­лучить военные. Истребители Р-38.1 сочета­ли высокую максимальную скорость со зна­чительным практическим потолком, хоро­шей маневренностью и надежностью. Раз­ведывательных вариантов P-38J не суще­ствовало, всего же фирма Локхид выдала на гора 2970 самолетов P-38J.

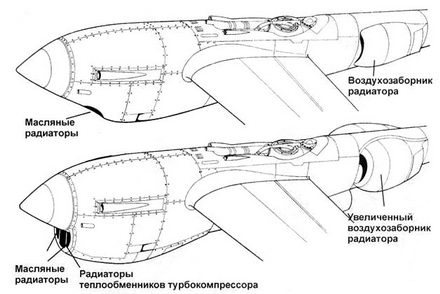

На P-38J теплообменники турбокомп­рессоров были перенесены из носков кры­ла в мотогондолы. Сделано это было для улучшения управления турбокомпрессора­ми, что в свою очередь повышало надеж­ность двигателей Аллисон V-1710-F17.

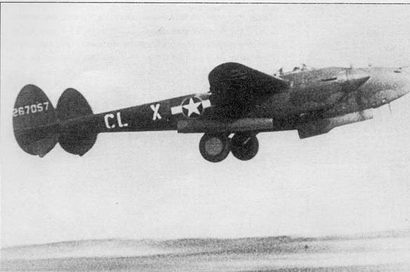

Р-38Н из 338-й эскадрильи 55-й истребительной авиагруппы взлетает с базы Нотампстед, Англия, 1943 г. «Лайтнинг» стал первым американским истребителем с носовой опорой шасси.

Майор Ричард Бонг стал самым результативным американским летчиком-истребителем периода Второй мировой войны. На его счету 40 подтвержденных побед в воздушных боях. Майор Бонг летал на нескольких «Лайтнингах», в том числе и на P-38J, который он также использовал в «Туре Бонга» – рекламной акции в США, проведенной в 1945 г.

Р-38J – самый лучший «Лайтнинг», скоростной, надежный, маневренный и высотный. Маслорадиаторы и теплообменники турбонагнетателей на Р-38J были перенесены из носка крыла в нижние передние части мотогондол.

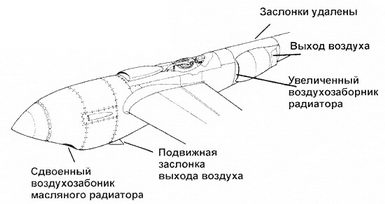

Полностью перекомпонованы обтекате­ли радиаторов, они стали больше, но полу­чили более удобнообтекаемую аэродинами­ческую форму. Эти два изменения, перенос теплообменников и улучшение радиаторов, позволило снимать с двигателя Аллисон V-1710-F17 на высоте 26 000 футов мощность 1425 л.с.

Освободившееся пространство в носках крыла занял топливный бак емкостью 62 галлона, но баки ставились не на все P-38J. Самолеты с дополнительными баками мар­кировались крестиком красного цвета, ко­торый наносился на фюзеляже рядом с таб­личкой завода-изготовителя.

Начиная с P-38J-10 вместо скругленно­го козырька фонаря кабины с внутренним бронестеклом стали ставить козырек с вне­шним плоским бронестеклом. В кабине была смонтирована новая ручка управления со штурвалом-«полубаранкой» вместо руч­ки со штурвалом-колесом, было улучшено отопление кабины, установлена противообледенительная система, доработана элект­росистема.

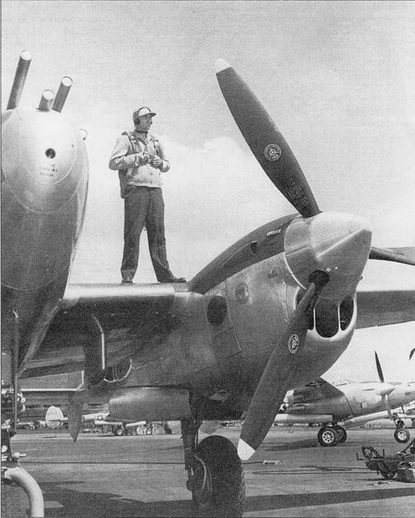

Летчик-испытатель фирмы Локхид Миро Бапхэм стоит на центроплане новенького P-3SJ. Отличный вид передней части мотгонодолы с воздухозаборниками, видна также полированная кругляшка-зеркальце па внутренней стенке мотогондолы. Освободившиеся носки крыла использованы под установку дополнительных топливных баков.

Новый P-3SJ-10 на заводском аэродроме фирмы Локхид в Бербэнке, Калифорния, 1944 г. На P-3SJ-10 впервые появилось плоское бронестекло фонаря кабины. Обтекатели радиаторов на хвостовых балках сделаны больше по размерам, но более аэродинамически обтекаемые. Ни заднем плане – рулит Локхид 049 «Констеллейшн» авиакомпании TWA.


Система управления доработана в два этапа, каждый из которых улучшал манев­ренные характеристики самолета. Во-пер­вых, в контур управления элеронами вклю­чили гидроусилители, что резко увеличило угловую скорость крена. Оснащенный «бо­евыми закрылками» и гидроусилителями в канале управления но крену, «Лайтнинг» мог в отношении маневренности на равных конкурировать с лучшими одномоторными истребителями периода Второй мировой войны. Вторым этапом стала установка тор­мозных щитков на нижнюю поверхность крыла. С самого начала летных испытаний самолета возникла проблема, связанная с затягиванием в пикирование. В пикирова­нии самолет разгонялся до высоких скорос­тей, где проявлялось явление сжимаемости воздуха, из-за чего крыло теряло подъемную силу. Потеря крылом подъемной силы рав­нозначна потери управляемости самолетам. Проще говоря, на пикировании «Лайтнинг» мог обернутся брошенным камнем. Не­сколько летчиков расстались с жизнью по причине затягивания самолета в пикирова­ние. Армия выпустила несколько циркуля­ров, ограничивающих скорость пикирова­ния самолетов Р-38. Может быть циркуля­ры и могли возыметь эффект в мирное вре­мя, но немецкие пилоты быстро определи­ли уязвимое место «Лайтнинга» - затягива­ние в пикирование. Пилоты люфтваффе старались отрываться от «Лайтнингов» пики­рованием, не без основания считая, что да­леко не каждый американский летчик рис­кнет на Р-38 преследовать на пикировании фокке-вульф или мессер. Ну а если и решит, то сохранялась надежда на то, что пикиро­вание станет для «Лайтнинга» последним.

Вверху: Р-38Н Внизу: P-38J

Вверху: Р-38Н Внизу: P-38J-10

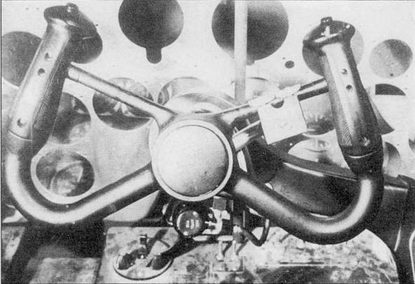

На Р-38J был установлен новый штурвал.

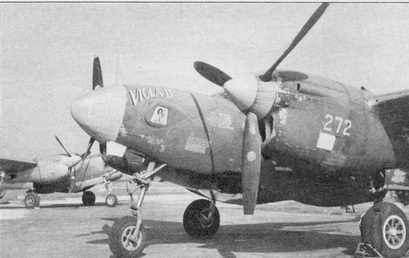

«Miss V» – Р-38J майора Вальтера Дакка из 459-й эскадрильи 80-й истребительной авиагруппы, Индия. Майор Дак сбил десять самолетов противника, прежде чем сам погиб в бою 6 июня 1944 г. Дракон нарисован зеленой краской и обведен желтой каймой, пасть – ярко-красная, язык – ярко-зеленый.

«Stinger» – P-38J из 338-й эскадрильи 55-й истребительной авиагруппы, Насамрстед, Англия. Верх-грязно-оливковый, низ – нейтрально-серый. Весной 1944 г. с завоеванием превосходства в воздухе союзники отказались от окраски самолетов.

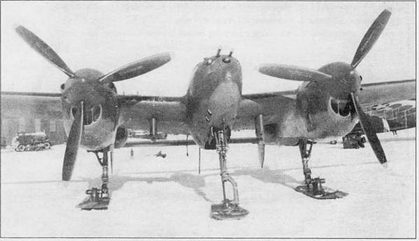

P-38J с убираемым лыжным шасси. Створки ниш демонтированы, так как мешали уборке лыж. Испытания «Лайтнинга» на лыжном шасси проходили в Лэдд-Филде па Аляске в марте 1944 г.

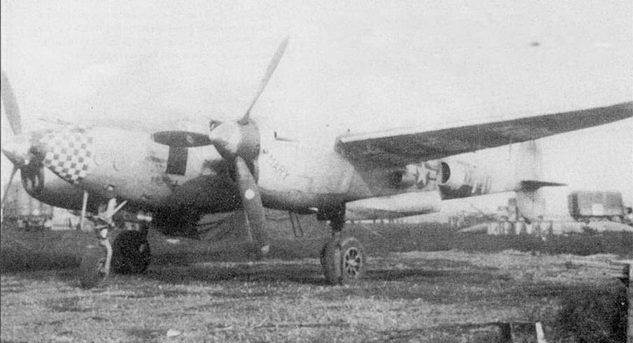

«Лайтнинг» из 82-й истребительной авиагруппы, Италия. Под центропланом подвешены четыре 500-фунтовые бомбы, на грунте лежат два 165-галлонных топливных бака. Пилоны па этом самолете являются полевой доработкой, так в заводских условиях па Р-38 монтировалось по одному пилоны с каждого борта под центропланом.

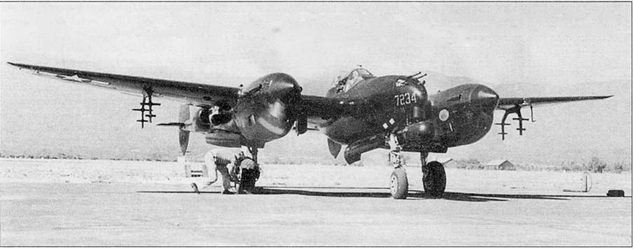

Подвески 4,5-дюймовых базук на подфюзеляжный пилон P-38J из 459-й эскадрильи SO-й истребительной авиагруппы, Индия. «Драконы» из 459-й эскадрильи участвовали не только а воздушных боях с японскими самолетами, но и наносили удары но наземным цепям в Бирме и Китае.

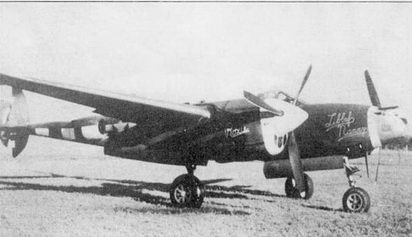

«LibbufNanny/Roxi» – P-38J из 77-й эскадрильи 20-й истребительной авиагруппы, травяной аэродром Кингз-Клифф. Правый руль направления поврежден в бою. Нос фюзеляжа не окрашен. Белые полосы нанесены в надежде па то, что немцы спутают боевой «Лайтнинг» с невооруженным Droop Snoot'ом.

«MARY'S ROSE/WINNE» – P-38J из 485-й эскадрильи 370- й истребительной авиагруппы, Флореннес, Бельгия, конец 1944 г. Полосы вторжения па верхних поверхностях крыла закрашены. «Лайтнинги» из 9-й воздушной армии использовались в основном для атак наземных целей.

«Murph III» – P-38J из 55-й истребительной эскадрильи 20-й истребительной авиагруппы, Кингз-Клифф, Англия. На борту фюзеляжа изображены отметки о 25 боевых вылетах и трех сбитых самолетах.

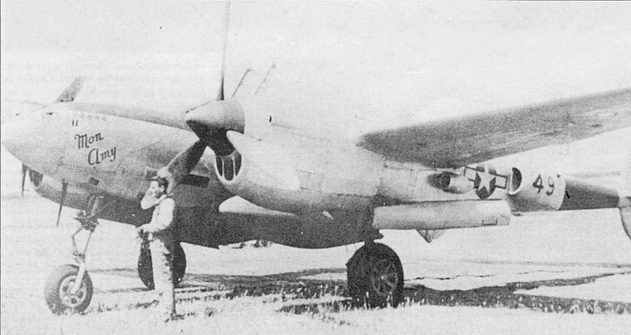

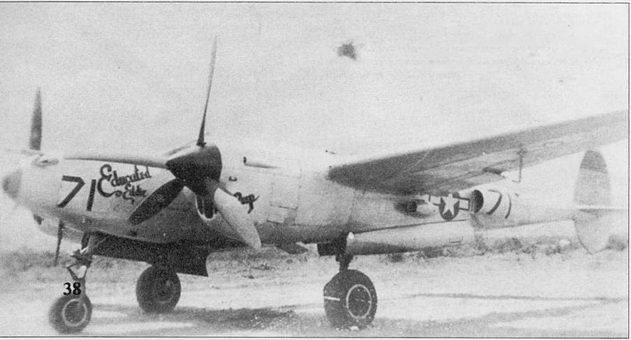

«Mon Amy» – P-38J из 71-й истребительной эскадрильи, на нем летал лейтенант Герберт Хатч сбивший при налете на Плоешти 10 июня 1944 г. пять FW-190. Хатч стал единственным пилотом эскадрильи, который вернулся домой после того налета – 14 «Лайтнингов» 71-й эскадрильи были сбиты над Плоешти.

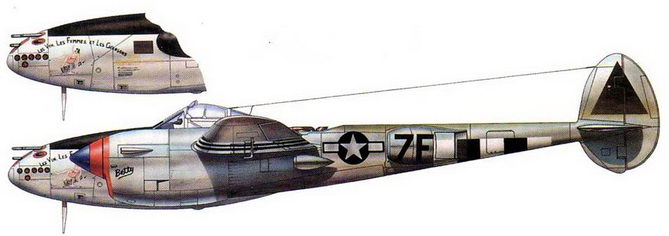

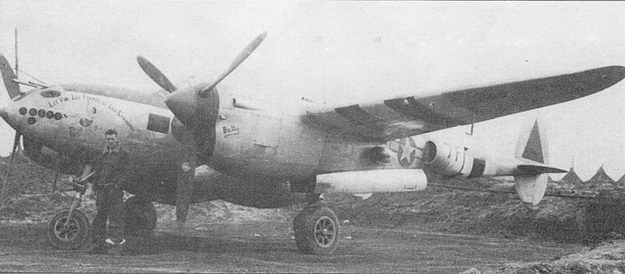

«Les Vin, Les Femmes, et Les Chansons» – по-французски: Вино, Женщина и Песня. На этом самолете летал майор Сабо, командир 485-й эскадрильи в конце 1944г. Самолет – P-38J-25 (44-23675) с посадочной фарой в носке крыла и с тормозными щитками.

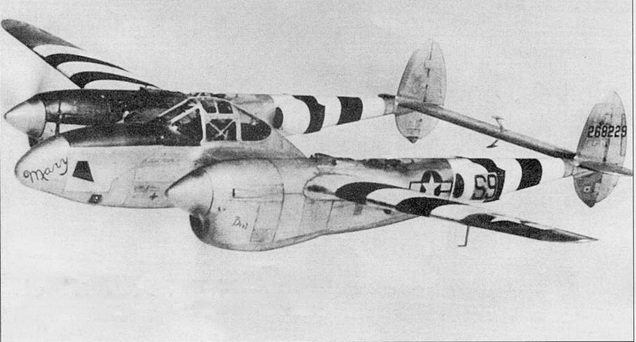

«Му California Cutie/Mary» – P-38J из 485-й истребительной эскадрильи 370-й истребительной авиагруппы, Флореннес, Бельгия. Крест черного цвета рядом с табличкой завода-изготовителя говорит о том, что самолет оснащен топливными баками в носких крыла.

«Black Barney» – P-38J из 20-й истребительной авиагруппы, грубая посадка в Кингз-Клифф, Англия. На самолете летал в начале 1944 г. командир 20-й группы полковник Бартон Рассел, кроме того на нем летал лучший ас «Лайтнингов» 8-й воздушной армии лейтенант Джемс Моррис.

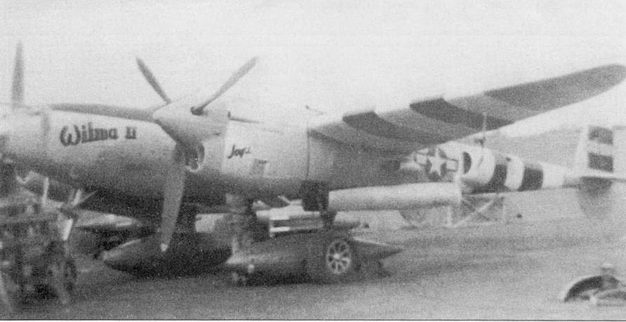

«Wilma II/Joyсе» – P-38J из 79-й истребительной эскадрильи 20-й истребительной авиагруппы, Кингз-Клифф, Англия. Самолет в полной маркировке Вторжения, черно-белые полосы нанесены па крыло и хвостовые балки. Передние части мотогондол и коки винтов-желтые, название самолета написано черной краской.

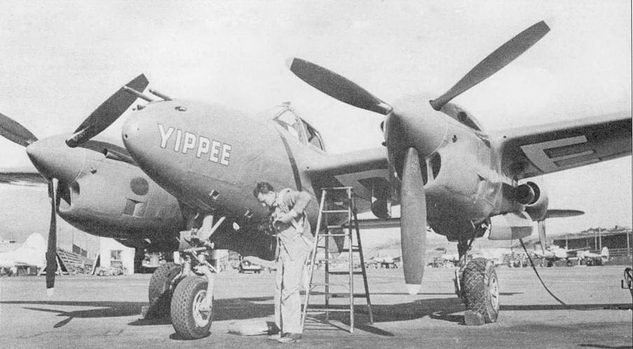

Мило Бархэм готовится к первому полету на «YIPPEE» – 5000-м «Лайтнинге». «YIPPEE» – Р- 3SJ-20, самолет был окрашен в ярко-красный цвет, название написано белой краской в носовой части фюзеляжа с обоих бортов и на нижних поверхностях обоих плоскостей крыла.

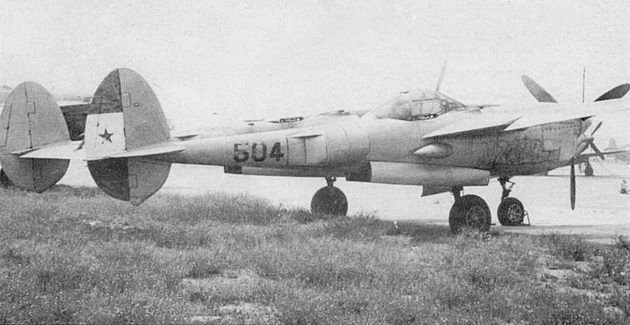

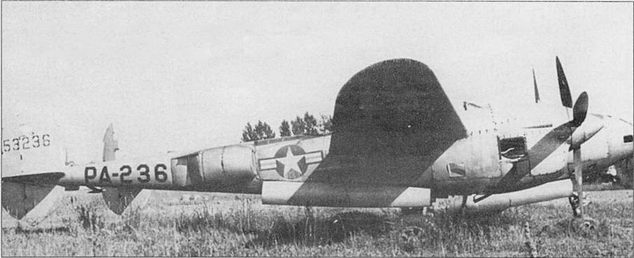

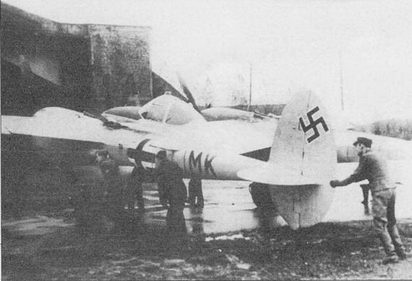

Этот P-38J был вынужден приземлиться в Германии. Немцы отремонтировали самолет до летного состояния и использовали его для тренировок своих нилотов воздушному бою с «Лайтнингами». Еще один трофейный Р-38 использовали в боях итальянцы, на том самолете был сбит по меньшей мере один бомбардировщик В-17.

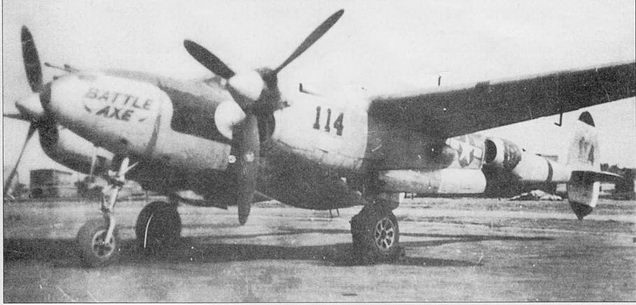

«Buttle Ахе» – P-38J-25 из 431-й истребительной эскадрильи 475-й истребительной авиагруппы, остров Бияк, 1944 г. Самолет не окрашенный. Не зная серийных номеров, практически невозможно отличишь P-38J-25 от P-38L, внешне они идентичны.

P-38J из 37-й истребительной эскадрильи 14-й истребительной авиагруппы, Корсика, 1944 г. Аэроплан называется «Educated Eddie».

P-38J из 24-й истребительной эскадрильи. Запуск двигателей начат с правого мотора. Самолет скоро взлетит на патрулирование зоны Панамского канала. Большой радиус действия позволял «Лайтнингом» контролировать подходы к Панамскому каналу со стороны Карибского моря.

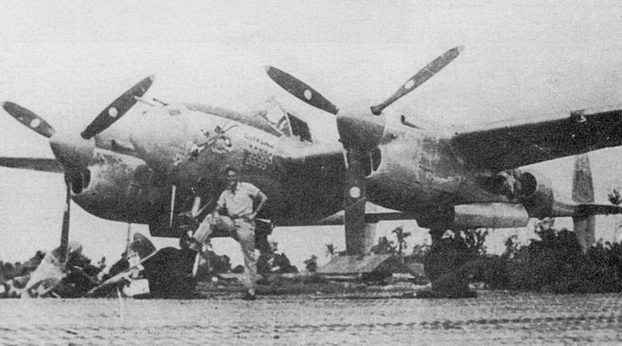

Капитан Роберт де Хэвен позирует рядом со своим Р-38, остров Бияк, 1944 г. Капитан де Хэвен до своего перевода в 7-ю истребительную эскадрилью 49-й истребительной авиагруппы одержал 14 побед в воздушных боях.

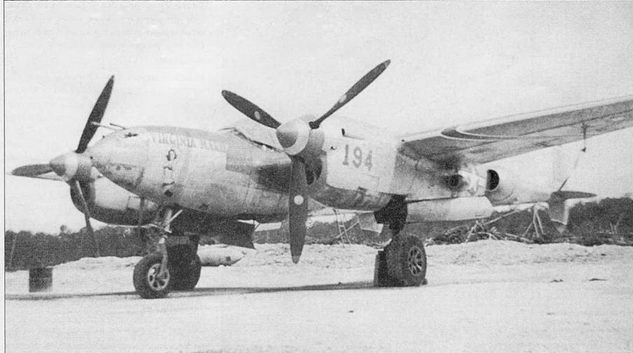

1-й лейтенант Кэрол Андерсон летал на P-38J «VIGINIA MARY» в период службы в 433-й истребительной эскадрильи 475-й истребительной авиагруппы, базировавшейся в Голландии на Новой Гвинее. Коки винтов, законцовки вертикального оперения и полосы па крыле – средне-голубые с узкой окантовкой белого цвета.

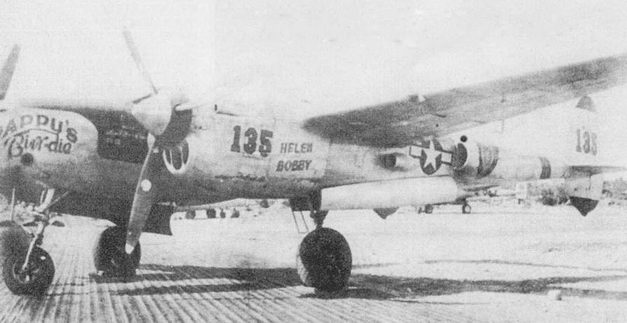

Майор Р.И. Клайн летал на «PAPPY'S Birr-die» будучи командиром 431-й истребительной эскадрильи 475-й истребительной авиагруппы. После гибели Клайна эскадрилью принял майор Томас МакГуайр.

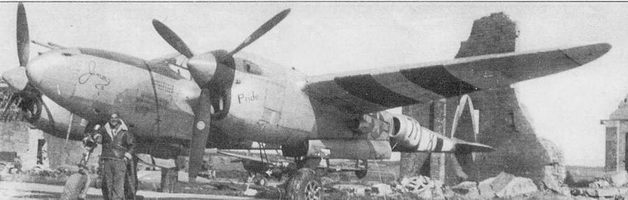

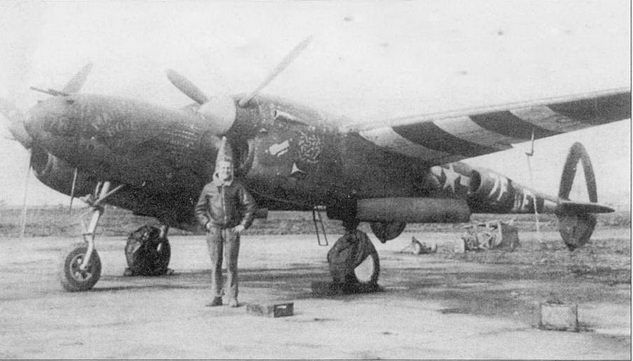

«Jimmy II/Pride» – P-3SJ из 485-й истребительной эскадрильи 370-й истребительной авиагруппы, Флоренпис, Бельгия, конец 1944 г. На борт фюзеляжа нанесены отметки о 25 боевых вылетах на сопровождение бомбардировщиков и 34 полетах на бомбометание. Опознавательные знаки на хвостовых балках закрашены тонким слоем серой краски.

Келли Джонсон и Мило Бархэм обсуждают летные характеристики P-38J-25, оснащенного тормозными щитками. Щиток хорошо виден над головам двух джентльменов.

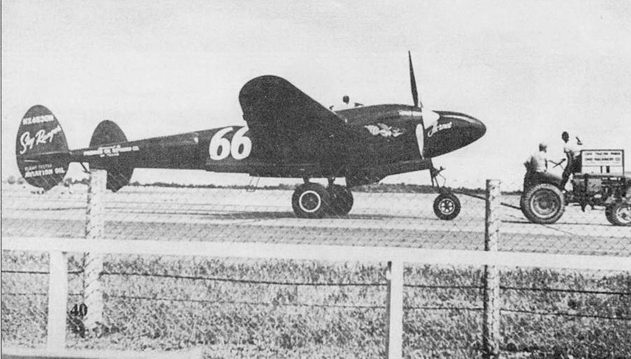

«Hornet» – P-38J, использовавшийся на гонках Thompson Trophy Race, которые проводились в 1948 г. в Кливленде, шт. Огайо. Самолет окрашен в черный цвет, коки винтов и надписи – желтые. На вертикальном оперение написано название фирмы-спонсора – Sky Ranger Aviation Oil.


По поводу причины затягивания в пи­кирования разгорелись дебаты между воен­ными и учеными us NACA с одной сторо­ны и великим Джонсоном с другой. Воен­ные и ученые считали виновником всех бед флаттер хвостового оперения. Джонсон от­стаивал точку зрения, согласно которым кор­нем зла являлось падение подъемной силы крыла. Джонсон предложил лечить болезнь путем монтажа на нижних поверхностей крыла тормозных щитков. На прототипе Р-3SJ щитки снабжались гидроприводами, па серийных - электромоторами. Перед пере­водом самолета в пикирование или сразу после перевода, летчик нажимал на штур­вале кнопку выпуска тормозных щитков. В данном случае термин «тормозной щиток» не точен, правильно устройство называлось «dive recovery flap» - закрылок безопасного пикирования. Аэродинамические поверхно­сти работали не как воздушный тормоз, а благоприятно сказывались на восстановле­нии нормального обтекания крыла набега­ющим потоком воздуха, нивелируя эффект сжимаемости воздуха на больших скорос­тях. Щитки появились на P-38J-25. На самолетах 25-й серии посадочную фару пере­несли из-под левой консоли крыла в носок внешней части консоли левого крыла.

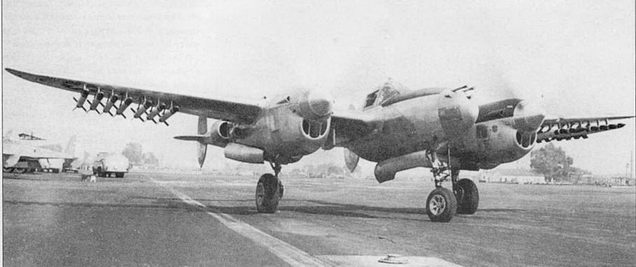

Эксперимент по подвеске на P-3SL 14 5-дюймовых неуправляемых ракет HVAR. В эксплуатацию такой вариант подвески ракет не пошел, на фирме Локхид был разработан более удачный вариант, пилон для подвески ракет получил название «дерево».

Узел подвески ракет, за некоторое сходство с елкой его называли «деревом». На одном дереве подвешивалось пять ракет HVAR. В левой части снимка видна трубка Пито.

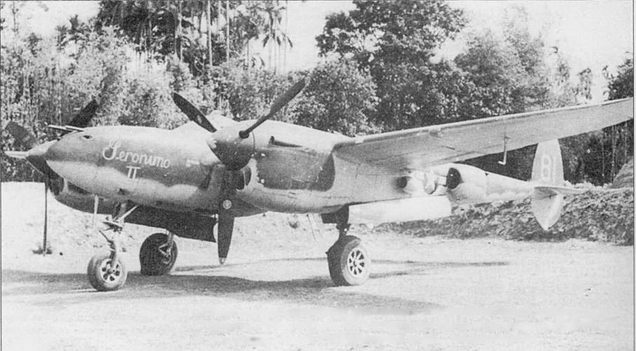

Хотя самолет «Geronimo II» принадлежал 459-й истребительной эскадрилье «Green Dragons», изображения драконов па хвостовых балках этого самолета отсутствовали. Самолет окрашен в оливковый/серый цвета в нолевых условиях.


Р-381, (модель 422)

P-38L стал последним серийным вари­антом «Лайтнинга», он имел совсем немно­го отличий от P-38J. Главное - двигатель. На P-38L стояли моторы Аллисон V-I710-F30R мощностью 1600 л.с. Появилась воз­можность подвешивать под крыло неуправ­ляемые ракеты вместо связок базук. В со­став бортового оборудования были включе­ны РЛС защиты хвоста AN/APS-13 и уста­новленный в левом подкрыльевом пилоне фотокинопулемет. Всего фирма Локхид изготовила 3924 самолега Р-38L, еще 113 было построено фирмой Консолидейтед-Валти на заводе в Нэшвилле.

В составе 8-й воздушной армии имелось четыре истребительных авиагруппы, воору­женные истребителями Р-38: 20-я, 55-я, 364-я и 479-я. Так как Р-38 являлся самым узнавае­мым истребителем союзников, то вооружен­ным этими машинами авиагруппам доверили обеспечение ПВО сил вторжения при высад­ке десанта в Нормандию, но все равно несколь­ко «Лайтнингов» было сбито «дружествен­ным» огнем. К июлю 1944 г. три группы из четырех перевооружили с «Лайтнингов» на «Мустанги», истребители Р-38 остались толь­ко в 479-й авиагруппе.

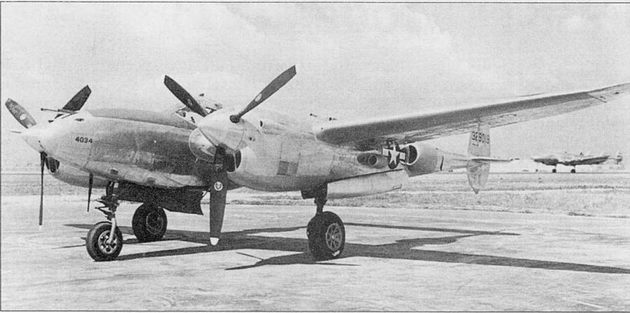

Летчик-испытатель фирмы Локхид Том Ле Вир позирует перед новеньким истребителем P-38L. Этот самолет использовался для демонстрации возможностей Р-38L пилотам USAAF. В носке левого подкрыльевого пилона па P-38L устанавливался фотокинопулемет.

P-38L из 82-й истребительной авиагруппы в патрульном полете над Италией, 1944 г. Внешне P-38L не отличались от Р-38./-25, разница в двигателях: па P-38L стояли моторы Аллисон V-1710-F30R/L мощностью 1600 л.с.

Командир 343-й истребительной группы и его P-38L, Шемия, Аляска, 1945 г. Цвета четырех эскадрилий группы (голубой, белый, красный и желтый) обозначены полосками в носовой части фюзеляжа, на законцовках вертикального оперения и па дисках колес основных опор шасси.

Окружность черного цвета вокруг буквы М красного цвета на вертикальном оперении – символика 24-й истребительной эскадрильи, Фрэнс-Филд зона Панамского канала. Эмблема эскадрильи, тигр на фоне круга черного цвета, изображена на борту фюзеляжа.

Майор Томас МакГуайр обсуждает полет с гражданским специалистом из Юнайтед Эйркрафт Чарлзом Линдбергом. Тем самым Линдбергом, который первым в одиночку пересек Атлантику на самолете. Линдберг обучал пилотов 475-й истребительной авиагруппы искусству длительных полетов на экономичных режимах. Линдберг выполнил несколько боевых вылетов, сбив по меньшей мере один самолет противника.

Различные варианты вооружения «Лайтнингов» отрабатывались на протяжении всей войны. В данном случае в носовой части фюзеляжа поставлено восемь пулеметов, четыре пулемета смонтированы в двух подкрыльевых контейнерах, по одному контейнеру под каждой плоскостью.

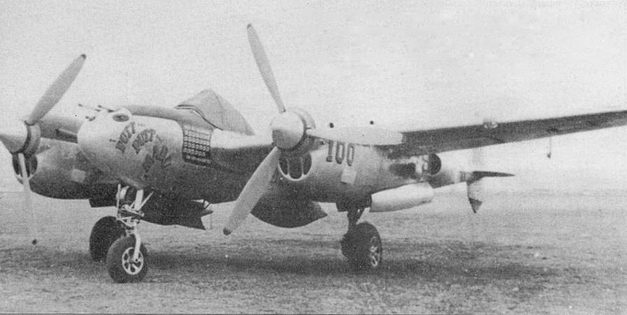

Полковник Чарльз МакДональд сменил пять разных «Лайтнингов», все его самолеты назывались «PUTT PUTTMARU».Ha снимке – P-3SL (44-25471), пятый «PUTTPUTT», па нем МакДональд летал в бытность командиром 475-й истребительной авиагруппы. МакДональд одержал 27 побед в воздушных боях.

В конце Второй мировой войны множество ставших ненужными американцам самолетов были переданы третьим странам. На снимке – P-3SL ВВС Гондураса.

P-3SL, аэродром Висконсин, необычны опознавательные знаки и маркировка образца, введенного в 1947 г. Самолет экспонируется в мемориале, посвященном Ричарду Бонгу.

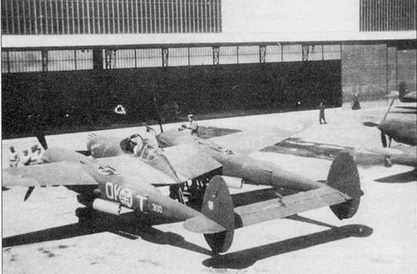

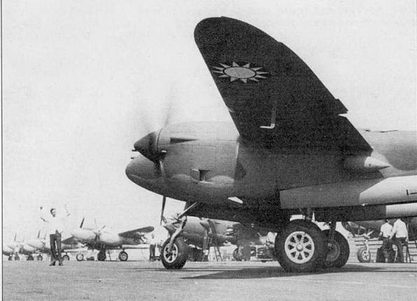

Р-38 разных модификаций использовали в годы войны союзники США. На снимке – новенькие P-38L ни заводском аэродроме фирмы Локхид в Бербэнке, самолеты несут опознавательные знаки ВВС Китая.


Этот P-38J использовался для испытания систем ночного «Лайтнинга» Р-38М.

Летчик-испытатель Мило Бархэм готовится выруливать на старт на серийном Р-38М «Лайт Латнинг». Все Р-38М были переделаны из P-38L на заводе в Далласе, сохранив все особенности «Лайтнингов» версии L, включая пилоны для подвески ракет HVAR.


Р-38М «Ночной Лайтнинг»

Для удовлетворения потребности воен­ных в ночных истребителях-перехватчиках рассматривался вариант «ленд-лиза наобо­рот» - импортирования из Великобритании самолетов Бристоль «Бофайтер» и Де Хэвиленд «Москито». Как альтернатива - ис­пользование ночных истребителей Р-70, яв­лявшихся модификацией легкого бомбарди­ровщика А-20 «Хэвок». Ни один из этих самолетов в полной мере не отвечал требо­ваниям.

На Тихом океане имело место несколь­ко полевых конверсии стандартных истребителей Р-38, призванных сделать из дневного истребителя ночной. Наиболее успешной следует признать модерниза­цию, проведенную личным составом действовавшей на Новой Гвинее 6-й ноч­ной истребительной эскадрильи. Два снятых с Р-70 радиолокатора SCR-540 были размещены в подвесных топлив­ных баках «Лайтнингов». Баки монтиро­вались (по одному) на двух P-38G, каби­ны этих самолетов переоборудовали под размещение второго члена экипажа. В 547-й ночной истребительной эскадри­льи два P-38J доработали под монтаж подкрыльевого контейнера с РЛС AN/APS-4, использовавшейся в морской авиации США. Один из этих P-38J поз­же на пару с Р-61 из той же эскадрильи сбил японский самолет.

Полевые конверсии, пусть даже и удачные, оставались крайней мерой, «промежуточным»вариантом до поступ­ления на вооружение полноценного ноч­ного истребителя промышленного изго­товления. Разработка ночного варианта «Лайтнинга» началась фирмой Локхид в тесной кооперации с военными в 1944 г. Самолет виделся как конверсия P-38J, у которого под носовой частью фюзеляжа монтировался на стандартном пилоне кон­тейнер с РЛС AN/APS-4. Несколько само­летов прошли подобное переоборудования и испытывались в боевых условиях на Ти­хоокеанском театре военных действий.

В задней кабине Р-38М был установлен экран РЛС. Экран РЛС снабжен длинным резиновым тубусом для исключения «зайчиков» от солнца. Передняя кабина – такая же как на P-38L.

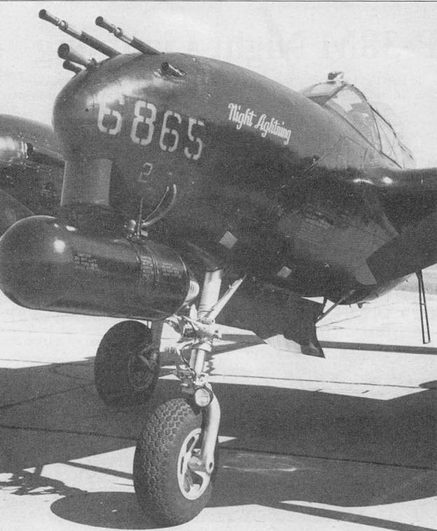

«Night Lightning» – Р-38М на заводском аэродроме в Далласе. Под фюзеляжем на модернизированном пилоне для топливного бака подвешен контейнер с РЛС AN/APS-4. Стволы пулеметов и пушки снабжены пламегасителями.


В конце октября 1944 г. армия заключи­ла контракт с модернизационным центром фирмы Локхид в Далласе на производство ночных истребителей Р-38М. В Далласе прошли переоборудование в Р-38М 75 са­молетов P-38L. Доработка включала монтаж под фюзеляжем несколько измененного подкрыльевого пилона для бомб или топливных баков, монтаж на пилоне контейнера с РЛС AN/APS-4, установку нового более выпук­лого фонаря кабины, организацию места для второго члена экипажа, оснащение стволов пушки и пулеметов пламегасителями. Пер­вый полет Р-ЗШ выполнил 5 января 1945 г.

Подготовка экипажей Р-38М велась в Хаммер-Филд, шт. Калифорния. Здесь же готовили и экипажи для ночных истребите­лей Р-61 «Блэк Уидоу». Первые экипажи ночных «Лайтнингов» завершили курс обу­чения в сентябре 1945 г., когда Вторая ми­ровая войны уже завершилась.

Четыре полностью окрашенных в чер­ный цвет ночных Р-38М имелись на воору­жении 418-й ночной истребительной эскад­рильи из состава американских оккупаци­онных сил в Японии. В начале 1946 г. эс­кадрилья базировалась в Атцуги, но уже в марте эскадрилью перебросили на Окина­ву, где ночные «Лайтнинги» вскоре были сняты с вооружения.

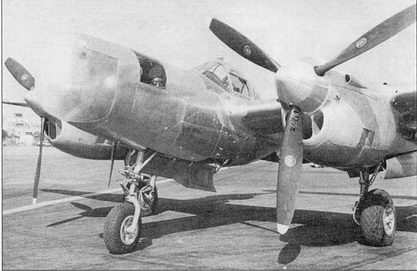

Фонари P-38JV1 закрыты, можно оценить тесноту задней кабины – репа джентльмена упирается в остекление фонаря. Все Р-38М окрашивались на заводе в Далласе в глянцевый черный цвет, номера наносились красной краской.

Фирма Локхид изготовила 75 самолетов Р-38М «Найт Лайтнинг», в боевых действиях самолеты участия практически не принимали. На снимке – самолет Р- 38Миз состава оккупационных сил в Японии. Панели обшивки в районе турбокмпрессоров не окрашены для лучшего теплообмена с окружающей средой.

На Р-38М мачта радиоантенны была перенесена из-под носовой части фюзеляжа под левую хвостовую балку в район радиаторов.

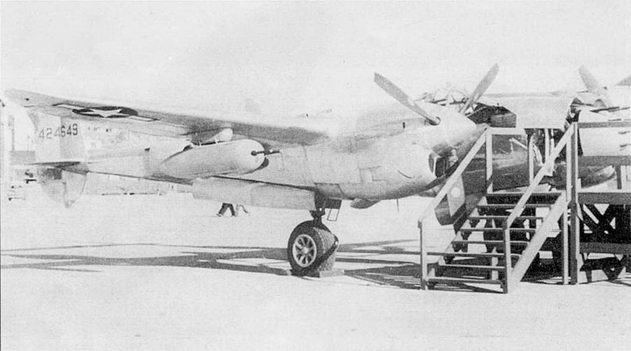

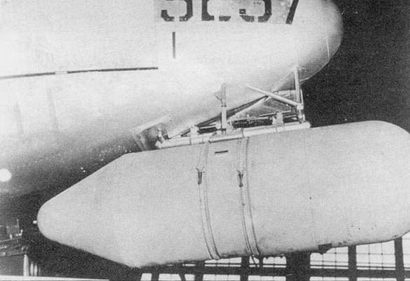

Контейнер для РЛС AN/APS-4 подвешен па видоизмененном пилоне для подвесного топливного бака. На снимке-P-38J, который был переделан в прототип Р-38М. Модернизация проведена летом 7 944 г. в Райт-Филд.

Фототразведчик F-4-1-L0, Северная Африки, январь 1943 г. Фототразведчики F- 4-1-L0 переделывались из истребителей Р-38Е путем замены вооружения двумя фотокамерами К-17.

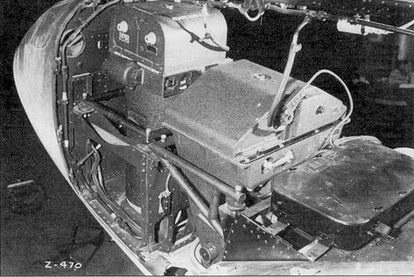

Отсек фотооборудования на F-4-1-LO, здесь вертикально установлены два аэрофотоаппарата К-17. Пулеметные и пушечная амбразуры зашиты металлическими заплатками, установленным на заклепках.

F-4-1LO (Р-38Е airframe)

F-4A-1 (Р-38Е Airframe)

F-5A-1 (P-38G Airframe) F-5A-10 (P-38G Airframe) F-5B (P-38J Airframe)

F-5E-4 (P-38L Airframe)

F-5A-1

F-5F (P-38L Airframe)

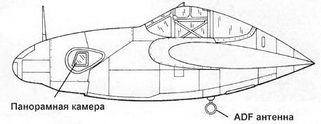

F-5G (P-38L Airframe)

F-5F


Фоторазведывательные «Лайтнинги»

С первых дней Второй мировой войны фоторазведке придавалось огромное значе­ние всеми воюющими сторонами. Большин­ство самолетов-фоторазведчиков обладали большой дальностью полета. В начале вой­ны, в 1941 г., американцы для ведения раз­ведки применяли оснащенные фотоаппара­турой бомбардировщики В-17 и В-24. При большой дальности полета бомбардировщи­ки имели массу недостатков: большие размеры, сравнительно невысокую скорость, из-за чего становились добычей истребите­лей противника. Требовался небольшой ско­ростной самолет, обладающий сравнимой с бомбардировщиками дальностью и продол­жительностью полета. В начале 1941 г. един­ственным самолетом, который отвечал бы данным требованиям, в составе USAAF был «Лайтнинг».

Военные и конструкторы пришли к вы­воду, что отличный разведчик получится из Р-38Е если заменить стрелковые точки в носовой части фюзеляжа фотоаппаратурой. Вообще, переделкой истребителей в фото­разведчики занимались вес страны-участни­цы Второй мировой войны и едва ли не каж­дый тип истребителя имел фоторазведывательный вариант, но «Лайтнинг»-фоторазведчик стал самым удачным!

В конце 1941 г. с одного Р-38Е силами специалистов фирмы Локхид было демон­тировано вооружение и установлены две вертикальные аэрофотокамеры К-17 с объективами, имевшими фокусное рассто­яние 24 дюйма.

Второй самолет переделали из истреби­теля в фоторазведчик и декабре 1941 г. Про­изводство фоторазведчиков было разверну­то параллельно с выпуском истребителей в январе 1942 г. и продолжалось до конца вои­ны, всего было сделано более 1400 «Лайтнингов» в варианте фоторазведчика.

«FOTO JO» – F-4-1-LO (позже обозначение изменено на F-4C) из 8-й фоторазведывательной авиагруппы, Паидавишвар, Индии, 1944 г. Необычна окраска самолета: средне-серый низ и палевый голубой верх. Па некоторых F-4-1-LO, включая данный экземпляр, при монтаже фотооборудования сохранили пару верхних крупнокалиберных пулеметов.

F-4-1-LO из 17-й фоторазведывательной эскадрильи, Гуадалканал, 1943 г. Фотооборудование дополнено двумя панорамными камерами К-17.

«Super Snooper» – F-4A-1 из 33-й фототразведывательной эскадрильи 10-й фоторазведывательной авиагруппы, Германия, 1945 г. Хорошо видны отметки о полетах на фототразведку, изображенные на борту фюзеляжа.


F-4-1-LO

Первые два фоторазведчика на базе «Лайтнинга» были переданы заказчику в декабре 1941 г. под обозначением F-4-1-LO. Самолеты представляли собой обычные Р-3SE, доработанные под установку двух аэро­фотоаппаратов К-17. установленных в носу фюзеляжа вместо вооружения и боекомп­лекта. Амбразуры пушки и пулемета заши­вались металлическими заглушками. Боль­шинство F-4 не имели вооружения, но на части машин сохранили два крупнокалибер­ных пулемета.

Вес F-4-1-LO могли нести подвесные топ­ливные баки. Модернизация истребителей в фоторазведчики выполнялась в Далласе.

В 1941 г. фирма Локхид изготовила 205 истребителей Р-38 и два фоторазведчика F-4-1-LO. В январе 1942 г. из 44 построенных «Лайтнингов» 12 были модернизированы в разведчики. 11ервый боевой вылет на F-4-1-LO был выполнен в апреле 1942 г. пилотом из звена А 8-й фоторазведывательной эскад­рильи подполковника Карла Полифки. Сам Полифка 7 мая 1942 г. отснял на F-4-1-LO силы вторжения японцев в районе Порт-Морсби. Этот полет стал первым аккордом знаменитого сражения в Коралловом морс.

Три F-4-1-LO получили ВВС Австралии, которые использовали их в юго-западной части Тихого океана.

Всего в Далласе переоборудовали из Р-38Е в F-4-1-LO 99 самолетов.

F-4A-1 из 8-й фототразведывательной авиагруппы, Индия. Над фонарем установлена антенна радиокомпаса в каплеобразном обтекателе. Самолет окрашен в черный цвет, поверх слоя черной краской нанесен импровизированной камуфляж белой краской разной интенсивности. Отличием F-4A-1 являлось большое квадратное окно в борту фюзеляжа под панорамную камеры для боковой съемки.

Пара разведчиков F-5A-1, аэродром Мэрстоун, о. Адьяк, лето 1942 г. На заднем плане – истребители Р-38. Фирма Локхид переделала двадцать истребителей P-38G в фототразведчики F-5A-1.

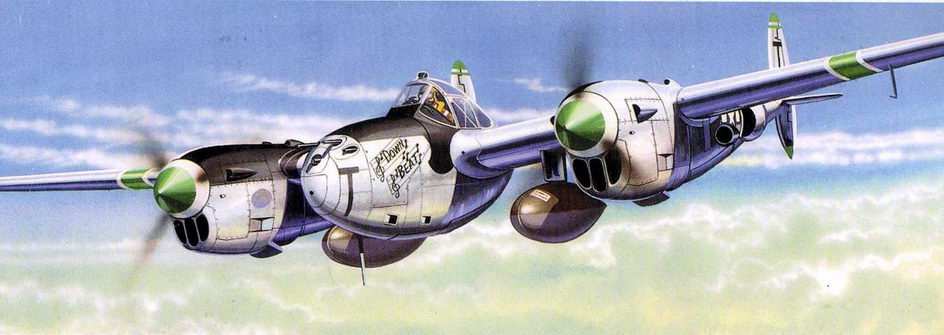

«Mary/Bret» – F-5B-I из 34-й фототразведывательной эскадрильи 10-й фоторазведывательной авиагруппы с накрашенными полосами Вторжения, июнь 1944 г. F-5B-1 представлял собой планер Р- 38./ с фотоаппаратурой от F-5A-10.

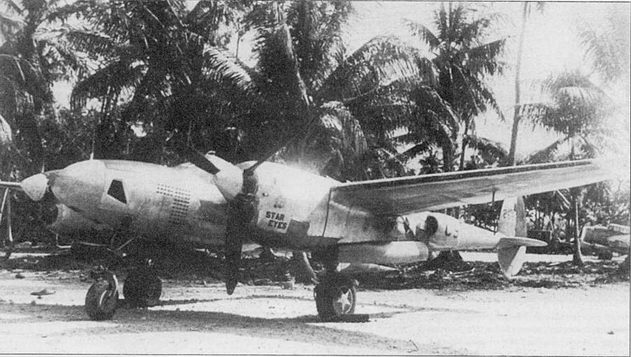

«Star Eyes» – FSB из 28-й фотразведывательной эскадрильи, Кваджалейн, середина 1944 г. На борт фюзеляжа нанесены отметки о 65 боевых вылетах.

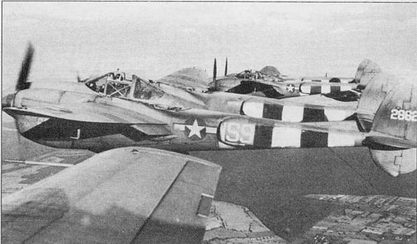

Звено F-5E-2 из 34-й фототразведывательной эскадрильи 10-й фоторазведывательной авиагруппы над Европой, лето 1944 г. Полосы вторжения на верхних поверхностях крыла и хвостовых балок закрашены краской PR U Blue. Последние три цифры серийного номера (43-28624) продублированы на капотах двигателей.

«JUNIOR» – F-5E-2. Разведчик выруливает на старт, Йонтан, Окинава, июль 1945 г. Следом за «Лайтнингом» рулит транспортный самолет С-46. Вертикальное оперение разведчика окрашено в черный цвет, на килях и рулях направления нанесена символика 28-й фоторазведывательной эскадрильи. Фирма Локхид изготовила 100 разведчиков F-5E-2 на основе P-38J.


F-4A-1

Как и F-4-1-LO, F-4A-1 переделывались из Р-38Е. Отличие заключалось в типе и способе установке фотокамер. На F-4A-1 стояла фотокамера К-17 с объективом с фо­кусным расстоянием шесть дюймов для пер­спективной и панорамной съемки. В бортах фюзеляжа сделали окна под панорамную съемку. В вариант F-4A-I конвертировали двадцать Р-38Е.


XF-5D

XF-5D представлял собой конверсию F-5А-10 с одной установленной вертикально фотокамерой в пустом отсеке вооружения. В состав экипажа введен второй член. В носовой части сохранены два пулемета ка­либра 12,7 мм. Вторая камера К-24 смонти­рована в одной из хвостовых балок. Внеш­не самолет похож на P-38J Droop Snoot, в XF-5D доработан один самолет.


F-5A-1

Фоторазведывательный вариант F-5A-1 на основе P-38G представлял собой значи­тельный шаг вперед по сравнению с F-4A: более мощные двигатели, более совершен­ное фотооборудование при более удачном монтаже. В фоторазведчик модернизирова­ли двадцать P-38G позднего выпуска. Пер­вый F-5A-I изготовлен в августе 1942 г.

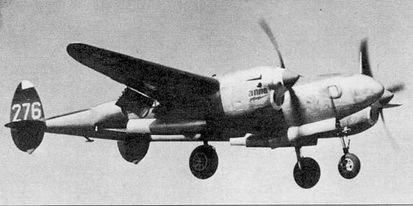

«Anna» – F-5B из 3-й фотразведывательной эскадрильи садится на аэродром Флоренция, Италия, конец 1944 г. Самолет цвета натурального металла, задние части хвостовых балок окрашены серебрянкой. Вертикальное оперение – черное, номера – белые, коки винтов красные. Название самолета написано красной краской и обведено черной каймой.

«TURBO ANNY» – F-5E-2 из 34-й фототразведывательной эскадрильи 69-й фоторазведывательной авиагруппы, Франция, весна 1945 г. На самолете изображено не менее 11 свастик небольшого размера – отметки о полетах на фотосъемку Рейха. Необычен обтекатель, установленный над окном передней фотокамеры К-17.

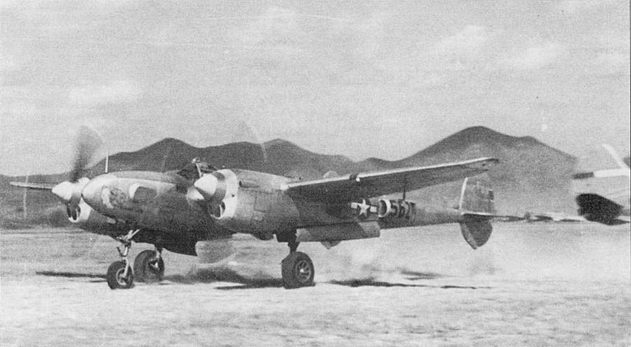

F-5E-3 из 21-й фотразведывателыюй эскадрильи взлетает с аэродрома Хсиан, Китай, 1945 г. «Scandalous Lady» – один из 105 P-38.J, модернизированных в разведчик F-5E-3.

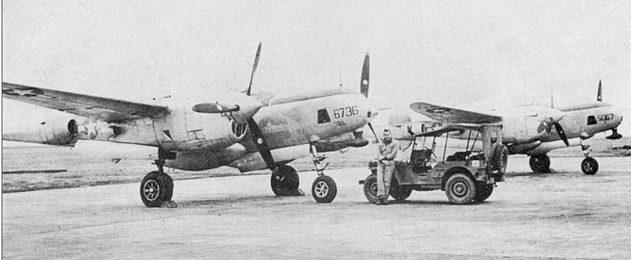

Пара разведчиков из 8-й фототразведывательной эскадрильи, Йонтан, 1945 г. Завод в Далласе модернизировал 63 «Лайтнинга» в разведчики F-5G-6. На обоих самолетах в обтекателях под носовыми частями фюзеляж ей установлены антенны радиокомпасов.

«Viola II» – F-5E из 34-й фототразведывательной эскадрильи 69-й фоторазведывательной авиагруппы, Фурц, Германия, 1945 г. На этом разведчике летал капитан X. Р. Сик. На борт фюзеляжа капитан поместил фотографию своих жены и ребенка. На борт фюзеляжа нанесены отметки о 68 боевых вылетах.

В разведчики F-5G дорабатывали истребители P-38L-5.


F-5A-3

20 F-5A-3 модернизировано из P-38G-1.


F-5A-10

Фоторазведывательный вариант истре­бителя 3-38G-10. конверсия выполнялась силами ремонтной службы 12-й воздушной армии, которая действовала в Италии. Все­го модернизировано 140 самолетов.


F-5B-1

Разведчики F-5B-1 выпускались на ос­нове планера истребителя P-38J-1. Первый «Лайтнинг», получивший автопилот Сперрн. Фоторазведчики F-5B-1 имели несколько конфигураций фотоаппаратуры. Наибо­лее распространен был следующий вариант: две 6-дюймовые панорамные камеры К-17, одна вертикальная камера К-17 с объекти­вом с фокусным расстоянием 12 или 24 дюй­ма и 44-дюймовая вертикальная камера К-18. Построено 200 разведчиков F-5B-1.


F-5C-1

В вариант F-5C-1 фирмой Локхид переоборудовано 128 истребителей P-38J-5.


F-5E-2

100 самолетов P-38J-15 прошли в Дал­ласе модернизацию в вариант F-5E-2. Обыч­но на F-5E-2 устанавливалось три вертикальные камеры К-17 и две панорамные ка­меры К-22. Один F-5E-2 с собственным име­нем «Doi-Dash» выполнил первый челноч­ный полет из Великобритании в СССР и обратно.


F-5E-3

В вариант F-5E-3 конверсировано 105 Р-38J-25.


F-5E-4

F-5E-4 - первый фоторазведчик на базе планера P-38L. От более ранних разведчи­ков F-5E-4 отличало наличие четырех фо­токамер К-17. Фирма Локхид сдала 508 раз­ведчиков F-5E-4.


F-5F-3

Точное количество самолетов P-38L-5. переоборудованных в F-5F-3 в Далласе, не установлено. От других F-5 разведчики F-5F-3 отличались увеличенным объемом от­сека фотоаппаратуры.

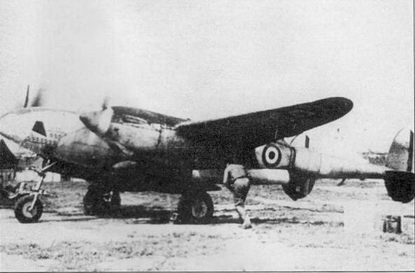

F-5A-1 из GR-2/33 ВВС Свободной Франции, Ли Мерси, Тунис, 1943 г. Верхние поверхности самолета камуфлированы темно-землистой и темно-зеленой красками, низ – светло-серый.

Три французских F-5G-6 из GR-2/33 в полете над Европой, 1945 г. Свободная Франция получила фоторазведчики Г-4 и F-5 согласно Акту о ленд-лизе. Французские кокарды накрашены поверх американских опознавательных знаков.


F-5G

F-5G представлял собой конверсию са­молета P-38L-5 с баками в носке крыла и тормозными щитками. Форма носовой части фюзеляжа отлична от носовых частей более ранних разведчиков. В носу установлены че­тыре стандартных камеры и одна передняя панорамная. В Далласе сделано 63 F-5G.

Помимо USAAF, фоторазведчики F-5G использовались авиацией ВМС США в Се­верной Африке. В ВМС самолеты обозна­чались FO-1 (BuNos 01209, 210, 211, 212). Эти машины выполняли с баз в Северной Африке дальние разведывательные полеты над Средиземноморьем.

Несколько самолетов F-4/F-5, включая F-5G, было передано ВВС Свободной Фран­ции. Первый боевой вылет французского разведчика был выполнен 27 июля 1943 г. с базы, расположенной в Северной Африке.


Droop Snoot

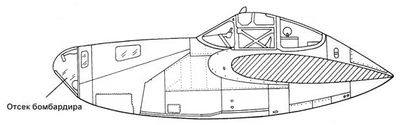

Вариант Р-38 Droop Snoot (скошенный нос) предложили полковники Кэсс Хох и Дон Острэндер из штаба 8-й воздушной армии. Значительная масса полезной нагруз­ки, которую мог поднимать Р-38, букваль­но провоцировала сделать из истребителя ударный самолет. Поздние «Лайтнинги» вариантов P-38H/J/L поднимали груз массой 4000 фунтов - столько же, сколько четырех­моторный бомбардировщик В-17. Хох и Острэндер предложили использовать «Лай­тнинг» в качестве бомбардировщика. Пре­имущества использования в качестве истре­бителя для стратегических бомбардировок были очевидными: большая скорость поле­та, в десять раз (!) меньший экипаж, отсут­ствие необходимости в истребителях сопро­вождения при полете от объекта удара. Для переделки в бомбардировщик истребитель требовалось оснастить бомбардировочным прицелом Норден и оборудовать рабочее место штурмана-бомбардира.

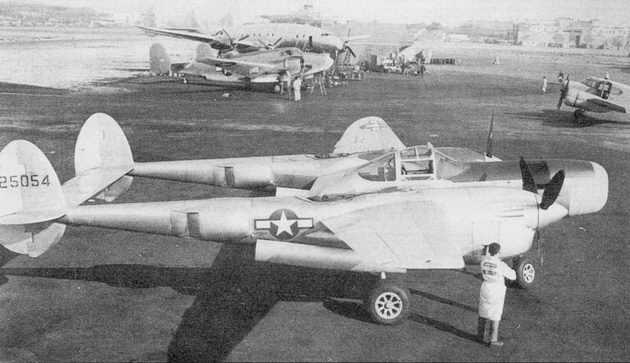

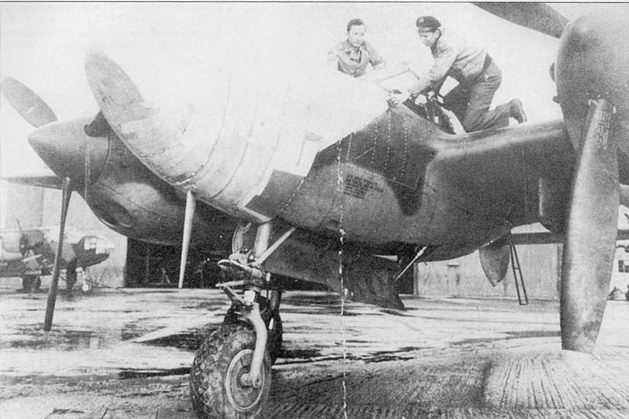

Р-38Н (42-67086) с деревянным носом-макетом Droop Snoot. Цельный деревянный макет носовой части фюзеляжа послужил шаблоном для изготовления прозрачного колпака из плексиглаза.

P-38J Droop Snoot из 96-й истребительной эскадрильи 82-й истребительной авиагруппы, Винченцо, Италия. На самолет подвешено три 500-фунтовые бомбы и один 165-галлонный топливный бак. На самолетах Droop Snoot мачта радиоантенны устанавливалась под углом.


Детальные работы но проекту Droop Snoot, бомбардировочному варианту «Лайтнинга», развернулись в модернизационном центре фирмы Локхид, расположенном в Лангфорд-Лодж, Северная Ирландия. С од­ного Р-38Н сняли вооружение и вообще всю носовую часть фюзеляжа. Новый нос со срезанной нижней частью был изготовлен из дерева. Масса носовой части будущего ре­ального бомбардировщика имитировалась балластом. Модернизированный P-38H использовался для летных испытаний на оп­ределение летных характеристик самолета с измененной аэродинамикой носовой час­ти фюзеляжа. По результатам летных испы­тании было принято решение о переобору­довании P-38J в полноценный прототип бомбардировщика Droop Snoot.

P-38J Droopsnoot

P-38 Pathfinder

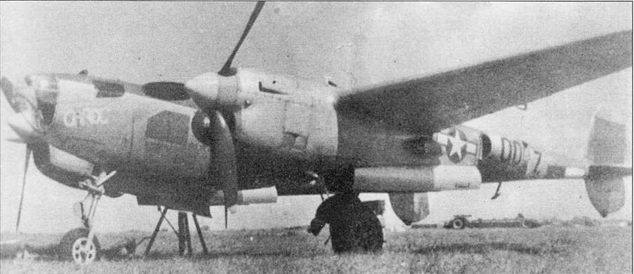

«Carol» – P-38J Droop Snoot из 82-й истребительной авиагруппы. Конверсионные наборы Droop Snoot изготавливались фирмой Локхид, а монтировались на самолетах в полевых условиях.

Капитан Хертель Изель служил в 20-й истребительной авиагруппе, он летал на P-38J Droop Snoot с именем «Eze Does it». Впервые Droop Snoot был использован при налете на аэродром Гютерслох 10 апреля 1944 г., в налете приняли участие «Лайтнинги» из 20-й авиагруппы.


Уже готовый деревянный нос фюзеляжа исполь­зовался как шаблон для изготовления прозрачного колпака из оргстекла. Отсек бомбардира снизу и с бортов прикрывался броней, были установлены прицел Норден и механизм сброса бомб. В конце февраля 1944 г. первый P-38J Droop Snoot выкати­ли на летное ноле аэродрома Лонгфорд-Лодж.

Самолет получился очень удачным, командование 8-й воздушной армии немедленно заказало сначала три, а затем еще 15 конверсии «Лайтнингов» в Droop Snoot. Общее число модернизированных в Droop Snoot истребителей точно неизвестно, где-то между 23 (23 самолета точно переделаны в Лонгфорд-Лодж) и сот­ней. Первый боевой вылет Droop Snoot выполнил 10 апреля 1944 г. Самолет из 20-й истребительной авиа­группы лидировал 42 истребителя «Лайтнинг» той же группы в налете на базу люфтваффе в Потерслохс. Droop Snoot лидировали в бомбардировочных выле­тах не только «Лайтнинги», но и «Тандерболты» из 56-й истребительной авиагруппы (но крайней мере в одном полете). По меньшей мере один Droop Snoot со снятым бомбардировочным оборудованием использо­вался для VIP-перевозок.

P-38 Pathfinder – вариация на тему Droop Snoot. На «Следопыты» ставились бомбардировочные радиолокаторы AN/APS-15 вместо бомбардировочных прицелов Норден.

Самолеты Р-38 Pathfinder переделывались из истребителей P-38J/L. Если в вариант Droop Snoot истребители дорабатывались в полевых условиях, то конверсия «Лайтнингов» в «Следопыты» производилась только на заводе в Далласе.

Самолет похож па Droop Snoot, хотя на самом деле сфотографирован фоторазведчик XP-5D, переделанный из F-5A. Самолет отличается от обычных фоторазведчиков укороченным отсеком для фотоаппаратуры, наличием рабочего места штурмана и вооружением из двух крупнокалиберных пулеметов.


Pathfinder

Идея «следопыта» аналогична идее Droop Snoot. В вариант Pathfinder конвер­тировались самолеты P-38J/L. На заводе фирмы Локхид в носовых частях фюзеля­жей «Лайтнингов» монтировались бомбар­дировочные РЛС AN/APS-15 «Mickey». Но­вый удлиненный бульбообразный нос был приделан к фюзеляжу P-38J в середине 1944 г. В прозрачной носовой части монтирова­лось то же самое оборудование, что в носу самолета Droop Snoot, за исключением при­цела Норден, который заменила РЛС.

Прототип следопыта был изготовлен на основе P-38J, но серийные машины переде­лывались, главным образом, из P-38L. Не­сколько самолетов прошли модернизацию на заводе в Далласе, после чего применя­лись как лидеровщики и для картографиро­вания местности.

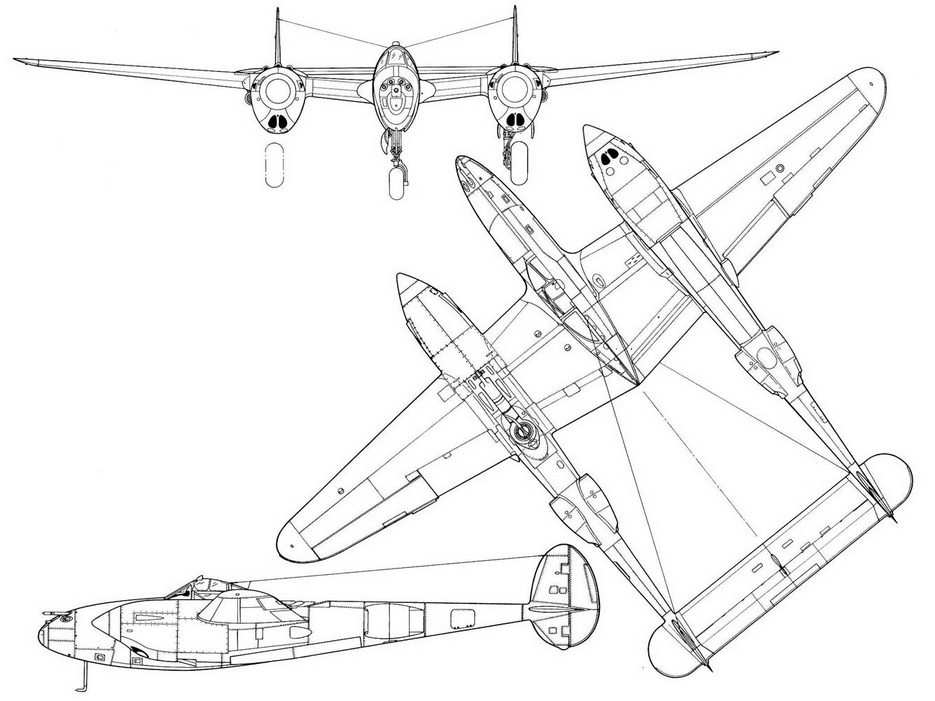

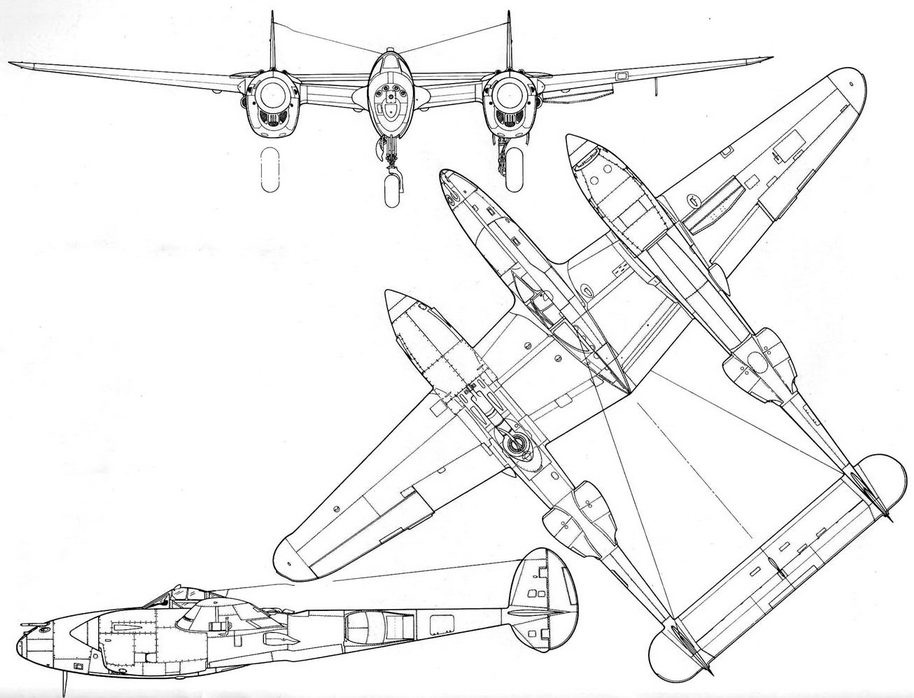

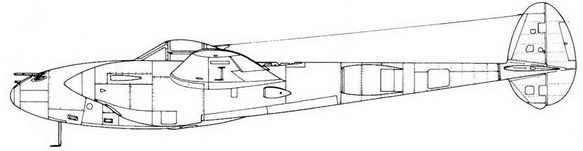

Р-38Н

P-38J/L

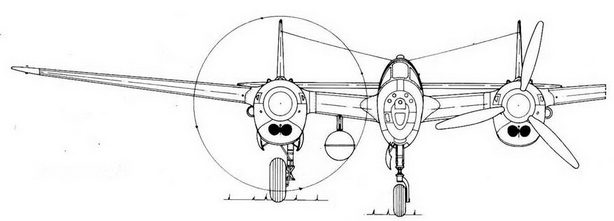

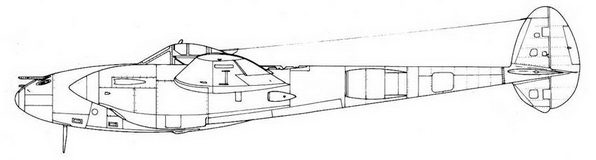

Р-38Н

P-38J

Lockheed P-38J-25 Lightning

Lockheed P-38E Lightning

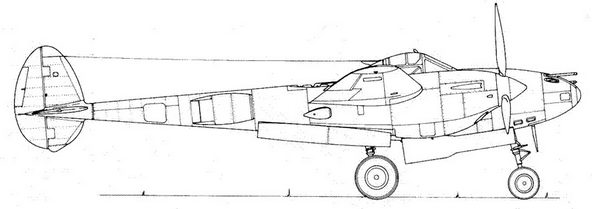

Р-38Н

Р-38Н

Р-38Н

P-38F/G

P-38L

ITS У BITSY – P-38E из 54-й истребительной эскадрильи, в 1943 г. с острова Адьяк на этом самолете летал капитан Джордж Лэвин.

HAPPY JACK'S GO BUGGY/TEXAS TERROR – P-3SE лейтенанта Джека Ильфри из 94-й истребительной эскадрильи. Северная Африка, ноябрь 1942 г.

Texas Ranger- Р-38Н подполковника Джека Дженкинса из 38-й истребительной эскадрильи, конец 1943 г.

Black Market babe – P-38J капитана Билли Гришэма из 432-й истребительной эскадрильи, 1944 г.

SHARK – Г-5 А из 12-й фоторазведывательной эскадрильи, Флореннис, Бельгия, октябрь 1944 г.

Les Vin. Les Femmes, el Chansone – P-38J- 25 майора Сабо из 485-й эскадрильи, Флореннис, Бельгия, октябрь 1944 г.

Geronimo II – P-38L из 80-й истребительной эскадрильи, Индия, 1944 г.

PAPPY’S Birr-die – P-38L из 431-й истребительной эскадрильи, 1945 г. На самолете летал командир эскадрильи майор Р.И. «Паппи» Клайн.

Р-38М «Найт Лайтнинг» или из 418-й, или из 421-й ночной истребительной эскадрильи, оккупационные силы Японии, конец 1945 г.

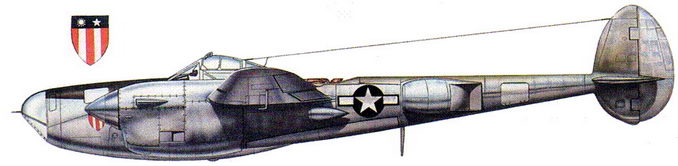

P-38J Droop Snoot – личный самолет генерала Стрэйтмейера, индо-бирмано-китайский театр военных действий.

P-38J майора Ричарда Бонга, 8 FG, 1944 г.

F-5E капитана Арчи Брауни, 33-я Фоторазведывагельная эскадрилья, август 1944 г.



Оглавление

  • Введение
  • YP-38 (Локхид модель 122)
  • P-38-LO (Локхид модель 122)
  • «Лайтнинг I» (Локхид модель Р-322)
  • P-38D (модель 122)
  • Р-38Е (модель 222)
  • P-38F (модель 222)
  • P-38G/H (модель 222)
  • Р-38Н (модель 222)
  • P-38J (модель 422)
  • Р-381, (модель 422)
  • Р-38М «Ночной Лайтнинг»
  • Фоторазведывательные «Лайтнинги»
  •   F-4-1-LO
  •   F-4A-1
  •   XF-5D
  •   F-5A-1
  •   F-5A-3
  •   F-5A-10
  •   F-5B-1
  •   F-5C-1
  •   F-5E-2
  •   F-5E-3
  •   F-5E-4
  •   F-5F-3
  •   F-5G
  • Droop Snoot
  • Pathfinder
